HWR社
|

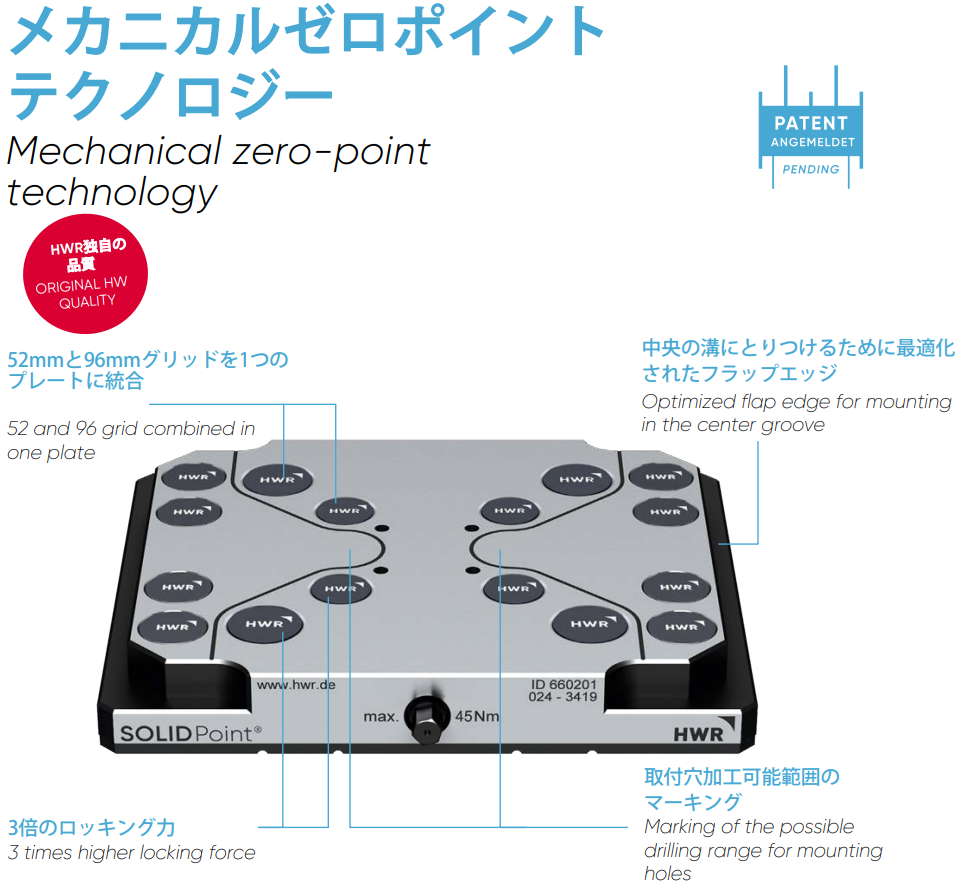

SOLIDPoint® ゼロポイントクランピングシステムは、どの機械工具にも使用することができます。SOLIDPoint® は、クランピングデバイス、治具、ワークピースを機械テーブルに数秒で絶対的な精度で適合させるための最適なインターフェースです。この純粋に機械的なシステムは、エアや油圧を必要とせず、最適化されたメカニズムにより、既存のシステムよりも高い引き込み力と保持力を提供し、新しいスタンダードを定義します。SOLIDPoint® は、HWRによる開発であり、既存の市場システムに比べて引き込み力が大幅に向上しています。既存の特性に加え、96および52のセンターを1枚のプレートに組み合わせることも可能です。ロッキング技術は、同等のシステムと比較して部品が大幅に少なくなっており、その結果、摩擦損失が最小限に抑えられ、ロック力が3倍に向上します。
SOLIDPoint |
|
|

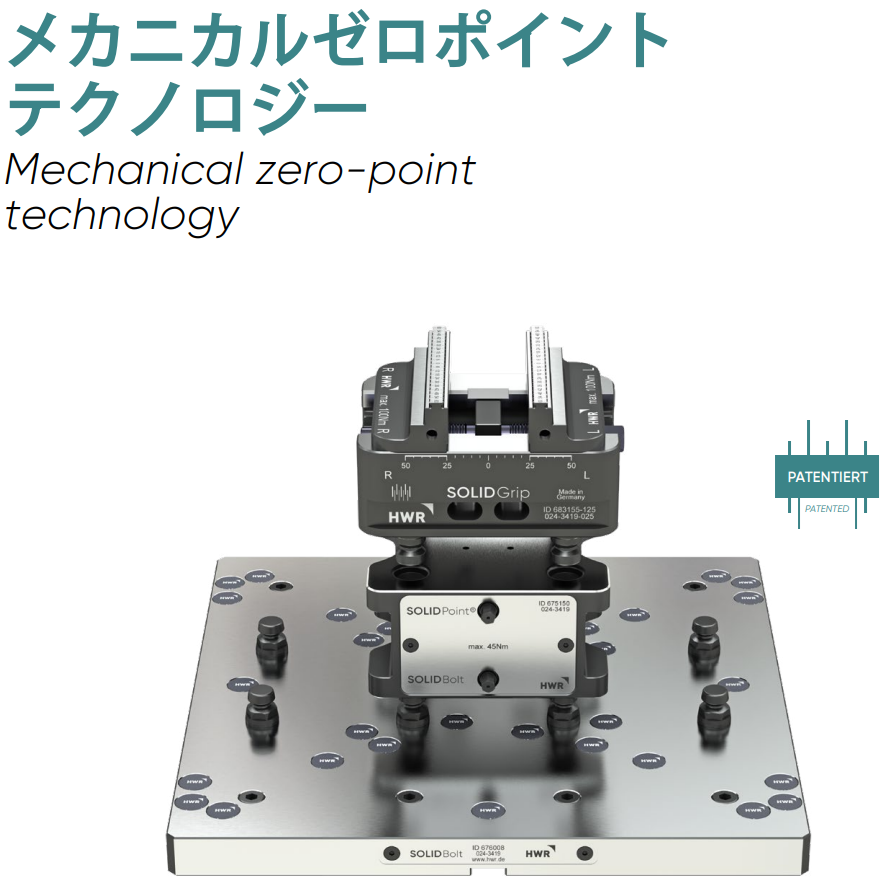

SOLIDBoltシステムのシンプルさにより、私たちは高品質で柔軟なゼロポイントシステムをコストを抑えてお客様に提供することができます。類似のシステムと比較して、生産コストが最大50%削減されています。
SOLIDBoltゼロポイントクランピング技術は、2つのスライダーと反転するねじスピンドルから成るスライディングメカニズムを使用しています。ロッキングメカニズムを45°でクランピングボルトに伝達することで、垂直配置のシステムよりも高いロック力を保証できます SOLIDBoltの動作原理は、、SOLIDPoint®原理の最適化に基づいています。ゼロポイントマウントとゼロポイントボルトの相互作用を逆転させることで、SOLIDBoltは大型機械テーブルを既存のコストの一部でゼロポイント技術で装備できるようにします。SOLIDBoltを使用することで、大型テーブルは高価なゼロポイントプレートを装備する必要がなく、はるかに安価なボルトだけで済むようになります。これにより、ゼロポイント治具をより具体的かつ少量で購入・使用することが可能になります。 SOLIDBolt |
|
|

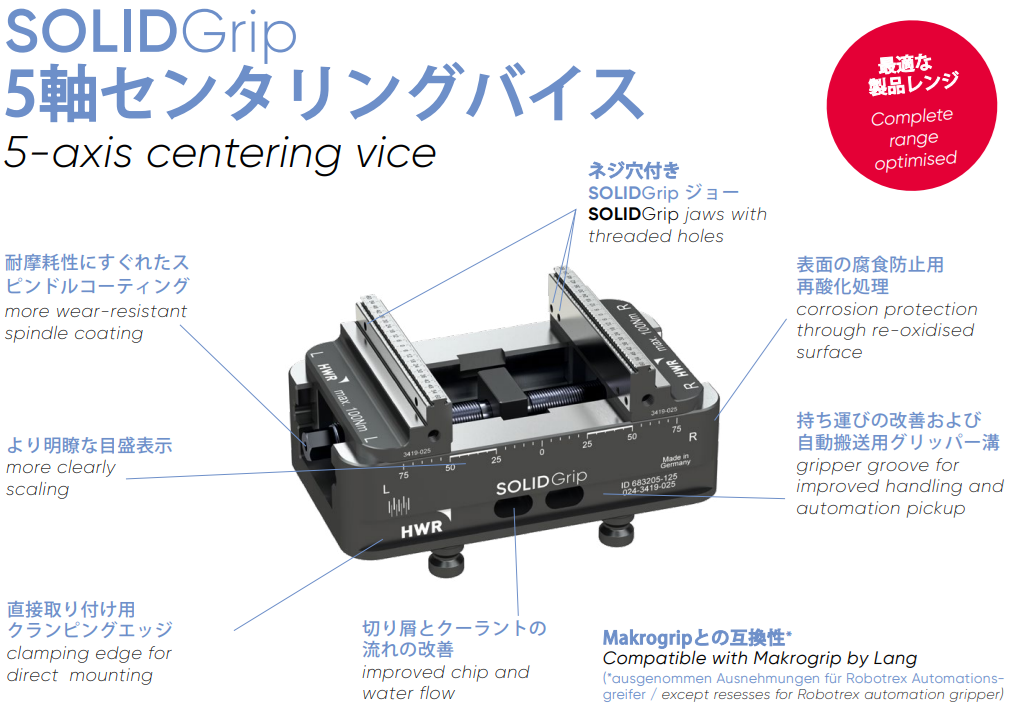

豊富なバイスバリエーションとチャックにより、原材料から完成品まで、すべてのワークピースに対して革新的なソリューションを提供しています。特に5軸加工において、SOLIDGripバイスは実績のあるスタンピング技術のおかげで比類のない性能を発揮します。コンパクトな設計と最小限の干渉形状設計により、最大限のアクセス性を確保しながら加工が行えます。
形状にフィットするクランピングは、力や摩擦によるクランピング方法に対して多くの大きな利点を提供します。バイスの外でブランクを予めスタンピングすることにより、クランピング装置自体で高い力を発生させる必要がありません。すべての力を要するプロセスは、クランピング装置からスタンピングステーションに移されるため、クランピング装置内に力増幅器やそれに類似するものを必要としません。これにより、SOLIDGripバイスはコンパクトに設計され、ほぼ衝突のない形状を実現できます。純粋な機械的アクチュエーションはシンプルで十分であり、形状にフィットする接続により、最小限のクランピング力で最大の保持力が確保されます。 SOLIDGripバイスは、設計が本質に絞り込まれており、8つの個別部品で構成されています。設計は機能によって決定され、実際に最大の利益を生むように設計されており、アクセス性、取り扱いやすさ、柔軟性が重視されています。 SOLIDGripバイスは、ブランククランピングに加えて、さまざまなアクセサリーオプションと共に使用でき、多様なクランピングタスクに対応します SOLIDGrip |
|
|
SOLIDStampを使用することで、既に確立されたスタンピング技術による原材料の前処理、機械内でのストップの設定、大型の扱いにくいクランピング装置や力増幅器が不要になります。SOLIDStamp技術は、最小限のクランピングエッジクリアランスであるわずか3 mmで最大の材料節約と最高の保持力を実現することが特徴です。
スタンピング技術は、あらかじめ高圧でワークピースに定義された歯形をスタンプするプロセスで、その後の形状フィットによるクランピングのために行われます。この作業ステップはクランピング装置の外で行われます。HWRのSOLIDStampを使用することで、確立されたクランピング技術により安全なクランピングを実現します。スタンピングステーションを利用することで、原材料は数秒でバイスでのクランピングのために準備できます。複雑な前加工、例えばクランピングポイントのミリングはもはや必要ありません。最小クランピング深さ3 mmと最高の保持力は、SOLIDStampの利点の一部に過ぎません。 SOLIDStamp |
|
|
THE LITE VISEはその名の通り、一般的な同サイズのバイスに比べ約50%と軽量でありながら頑丈で確実なワーククランプを実現する最新シリーズです。自動化に最適な「VA56」はバイス側面に専用のクリートを搭載することで、125mm幅のバイスであっても協働ロボットによる搬送を可能にします。把持力は22.2kNと、「Xシリーズ」と変わらぬ堅牢さを誇ります。
底面に96mmピッチでプルスタッドボルトを搭載でき、クイックチェンジにも対応します。 THE LITE VISE詳細ページ |
|
