ダフテール(アリ溝)治具

ダフテールとは日本語では『アリ溝』ですが、ワークにあらかじめ45°のアリ溝と位置決め用の加工を施すことで、バイス寸法よりも大きいワークをクランプできます。また5面だけでなく、アンダーカットを含めた6面加工を実現する治具です。予めワークに前加工を施せば、あとはワークをダフテール治具に固定して、ネジを締めるだけ。台座には傾斜がついておりテーブルを傾けて、工具を短い突き出しで加工ができます。精度よくワンチャッキングで6面の加工が可能です。このダフテール治具を使えば、例えば小型ワークを12個一度に加工することも可能です。

毎回の位置出しが不要です!

ダフテール治具それぞれに事前加工の寸法が設定されています。その加工を施せば、ワークを治具に固定する際の位置出しは不要になります。同一ワークを多数製造するような場合に最適です。位置決めピンがあるのでワークの搭載方向を間違えないようなポカヨケの効果もあります。

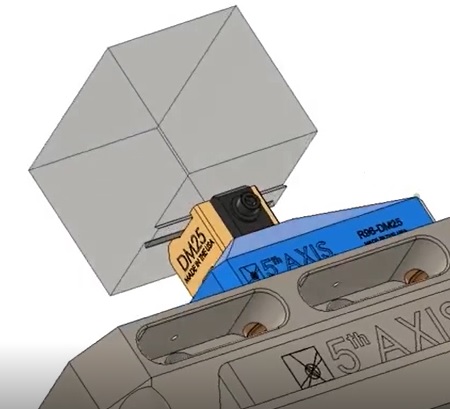

6面の加工ができます!

ダフテール治具は、治具本体よりも大きなワーク把持が可能。傾斜のついた台座に搭載し、マシンテーブルを傾ければ底面(6面)へのアクセスも問題なし。

製品バリエーション

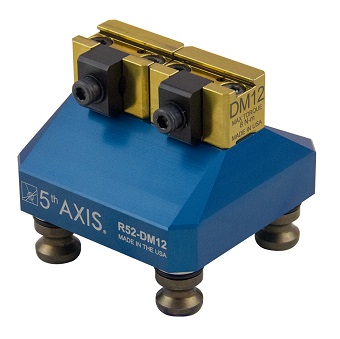

R52-DM12

R52-DM12

R52-DM12
本体寸法(mm):75(W) x 75(L) x 51(H)
R52-2DM12

R52-2DM12

R52-2DM12
本体寸法(mm):75(W) x 75(L) x 51(H)
R52-DM25

R52-DM25

R52-DM25
本体寸法(mm):75(W) x 75(L) x 55(H)
R52-DM50

R52-DM50

R52-DM50
本体寸法(mm):75(W) x 75(L) x 63(H)
R52-P4DM25

R52-P4DM25

R52-P4DM25
本体寸法(mm):Φ152 x 65(H)

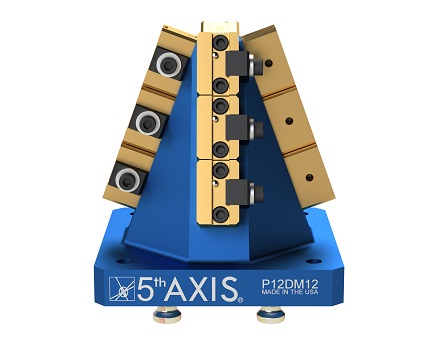

R52-P12DM12

R52-P12DM12

R52-P12DM12
本体寸法(mm):126(W) x 126(L) x 134(H)

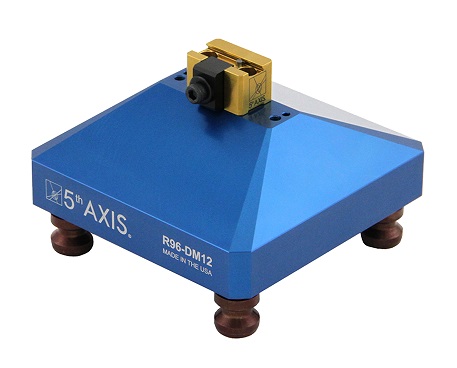

R96-DM12

R96-DM12

R96-DM12
本体寸法(mm):126(W) x 126(L) x 67(H)
R96-2DM12

R96-2DM12

R96-2DM12
本体寸法(mm):126(W) x 126(L) x 67(H)
R96-DM25

R96-DM25

R96-DM25
本体寸法(mm):126(W) x 126(L) x 67(H)

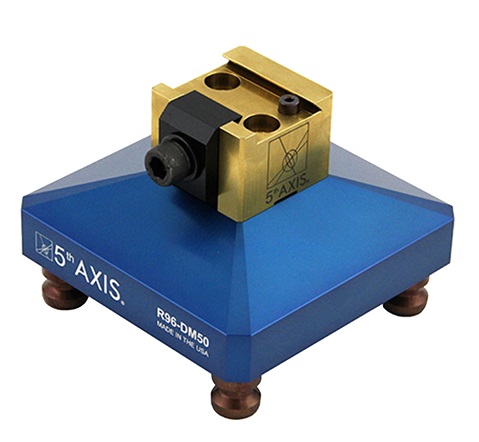

R96-DM50

R96-DM50

R96-DM50
本体寸法(mm):126(W) x 126(L) x 76(H)

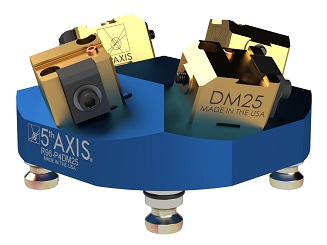

R96-P4DM25

R96-P4DM25

R96-P4DM25
本体寸法(mm):Φ152 x 65(H)

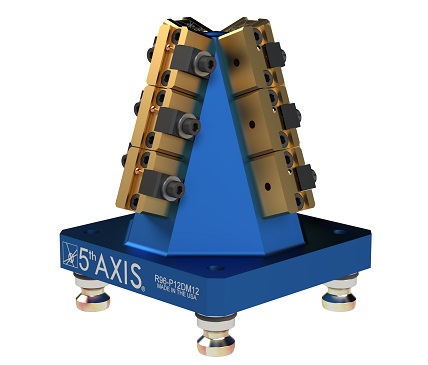

R96-P12DM12

R96-P12DM12

R96-P12DM12
本体寸法(mm):126(W) x 126(L) x 133(H)
