精密パワーチャック KCHP / VKCHP

精密パワーチャックKCHP/VKCHPは円筒研削盤の為に開発されました。長寿命の実現の為に、チャックは防塵(密閉)仕様になっており、内部の油により恒久的に潤滑が行われています。
これらの機能はメンテナンスフリーをほぼ実現しました。

新型の精密パワーチャックKCHP/VKCHPは不必要なオイルの損失、クーラントの侵入を防止する機能がついています。

KCHPは油圧ドローバーでの作動と主軸側にエアシリンダーを取り付ける事でエアでも作動が可能です。
VKCHPは主軸を通すエアの回転チューブによって作動させます。そのため、エアシリンダーの搭載は必要ありません。

ミクロン台の公差で爪のクイックチェンジを実現しました。
全てのパワーチャックKCHP/VKCHPは球状位置決めピンによる、爪のクイックチェンジが可能です。これにより、爪をチャックから取外した場合でも、再研磨の必要がありません。

KCHP / VKCHP のメリット

・2μm以内の繰り返し精度
・シール構造、研磨加工に最適
・軽量設計
・チャックベースと親爪の精密インターフェース
・必要メンテナンス頻度の低さ
・同じ設計のチャック間での爪の共有が可能
・SAPキットによりコンペチャックとしても使用可能

KCHP / VKCHP の機能

・内外径クランプ
・大型スルーホール
・パワーチャック(KCHP)はエアシリンダーによる駆動も可能
・パワーチャック(VKCHP)は内蔵シリンダーによるエア駆動
・円筒研削盤に最適

アプリケーション例

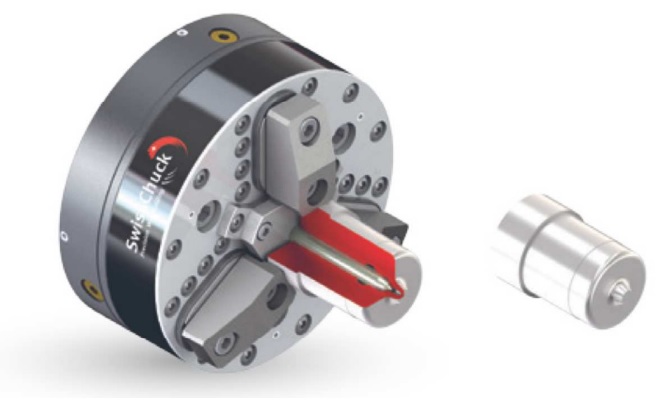

3KCHP 160

3KCHP 160

3KCHP 160 対象ワーク:燃料噴射ノズルボディ

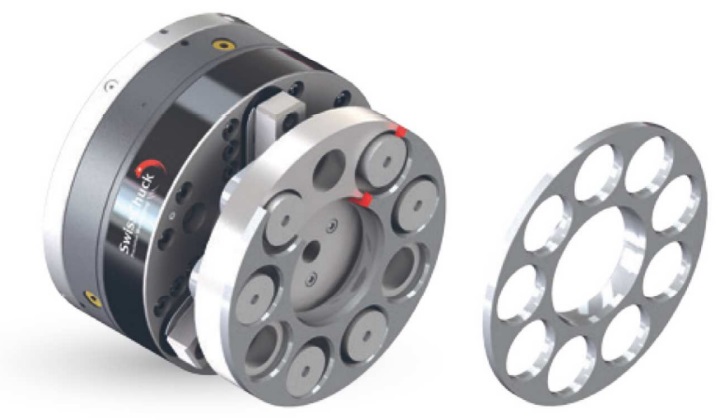

3VKCHP 200

3VKCHP 200

3VKCHP 200                  対象ワーク:ディストリビューションディスク

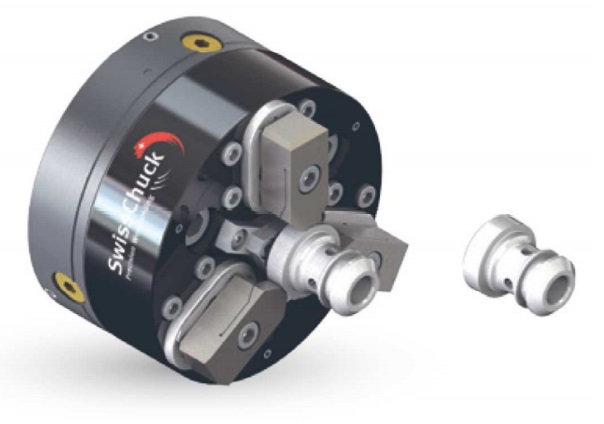

3KCHP 200

3KCHP 200

3VKCHP 200                    対象ワーク:内径歯形状のリングギア
3KCHP 110

3KCHP 110

3KCHP 110 対象ワーク:バルブボディ

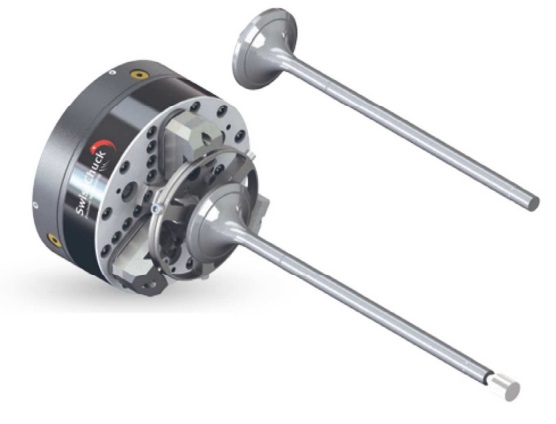

SAP 160

SAP 160

SAP 160 対象ワーク:バルブ
SAP 160 So

SAP 160 So

SAP 160 So 対象ワーク:スプラインシャフト

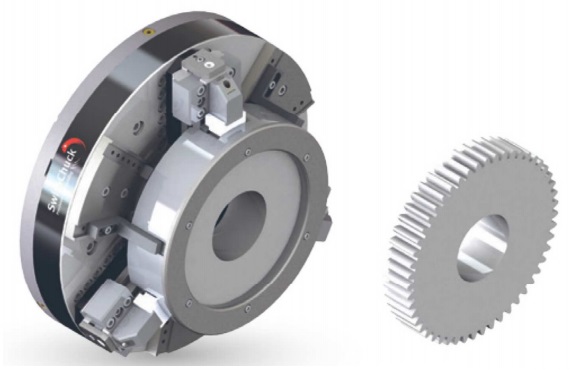

3KFHP 400

3KFHP 400

3KFHP400 対象ワーク:250Φギア

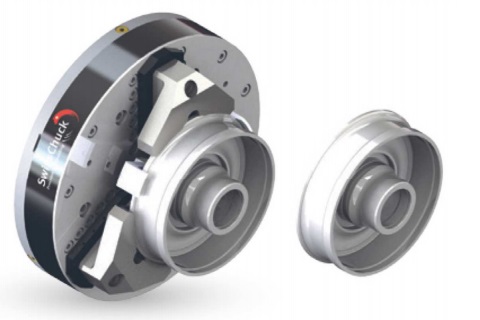

3KFHP 315

3KFHP 315

3KFHP 315 対象ワーク:CVTギアボックス
