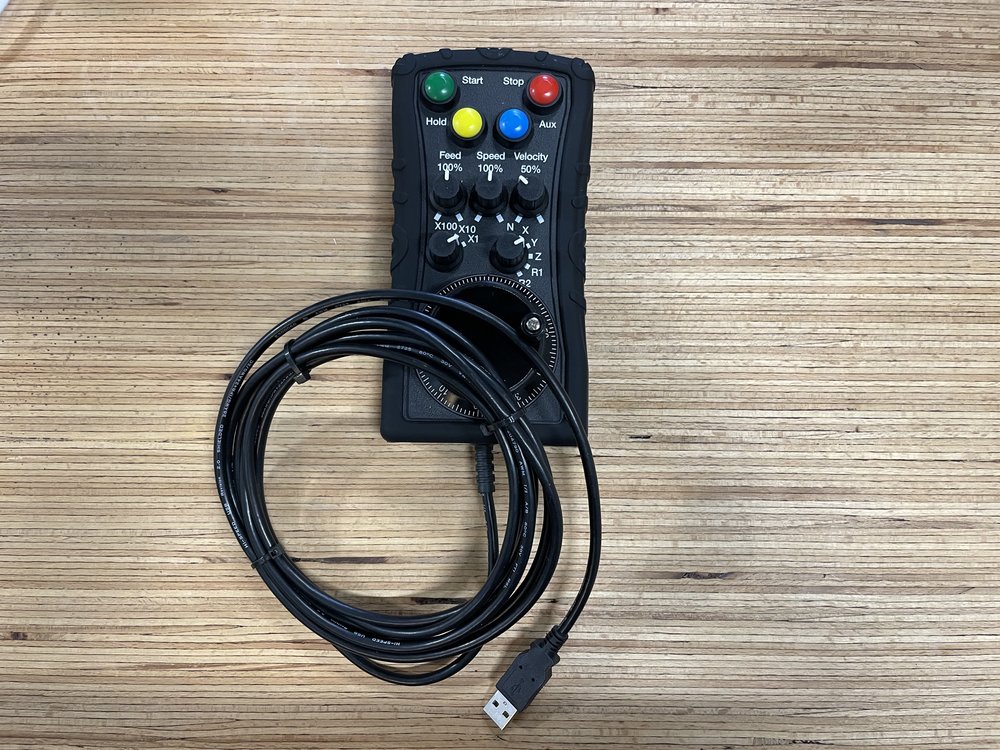

Pocket NC 卓上5軸CNC

画像
Pocket NCは革新的な「卓上型」の5軸加工機です。
セットアップが簡単で、オフィス、教室、研究室、または自宅のデスクトップから手軽に5軸加工を行うことができます。
家庭用の100V電源で使用が可能であり、産業、教育、個人、あらゆる場面でお使いいただけます。

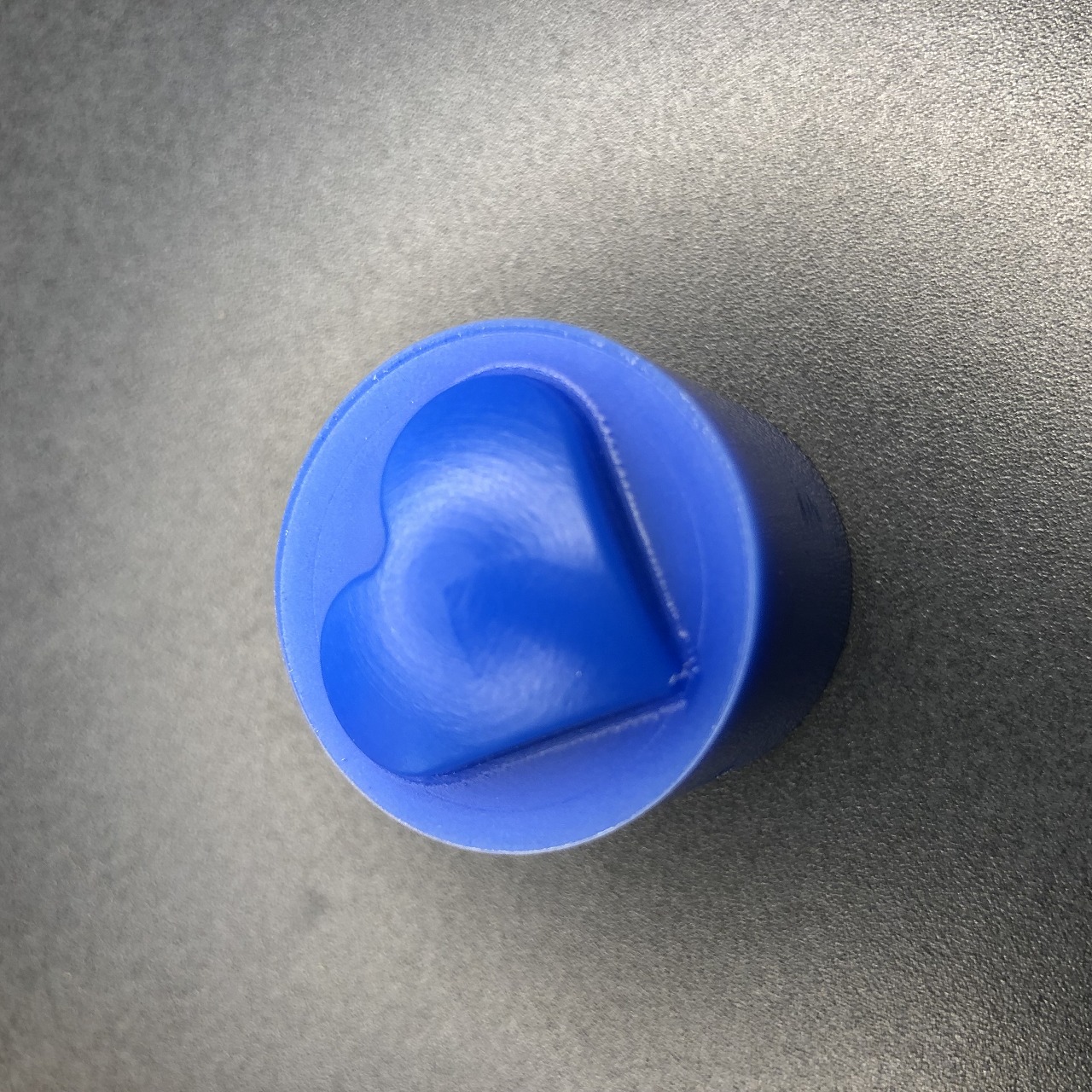

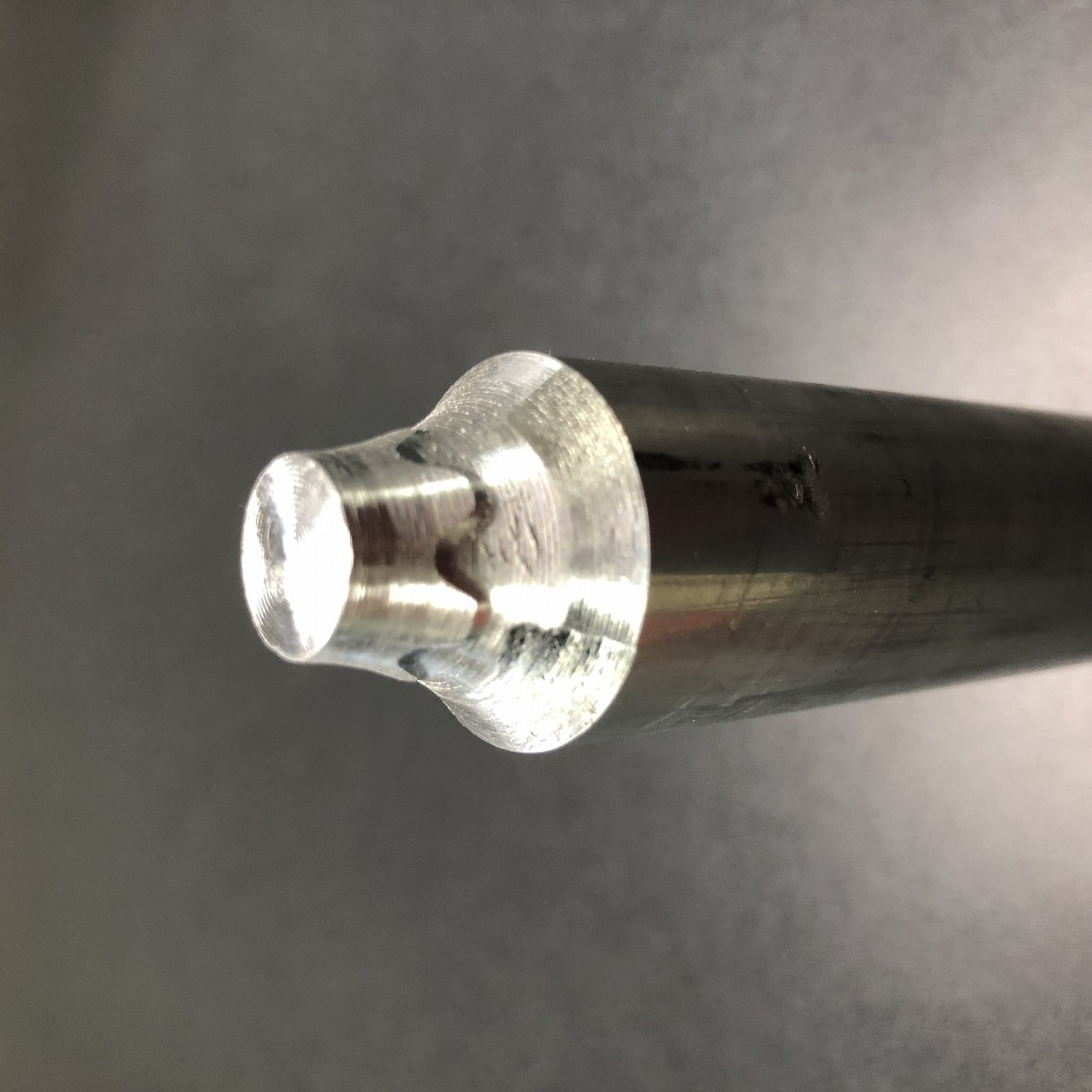

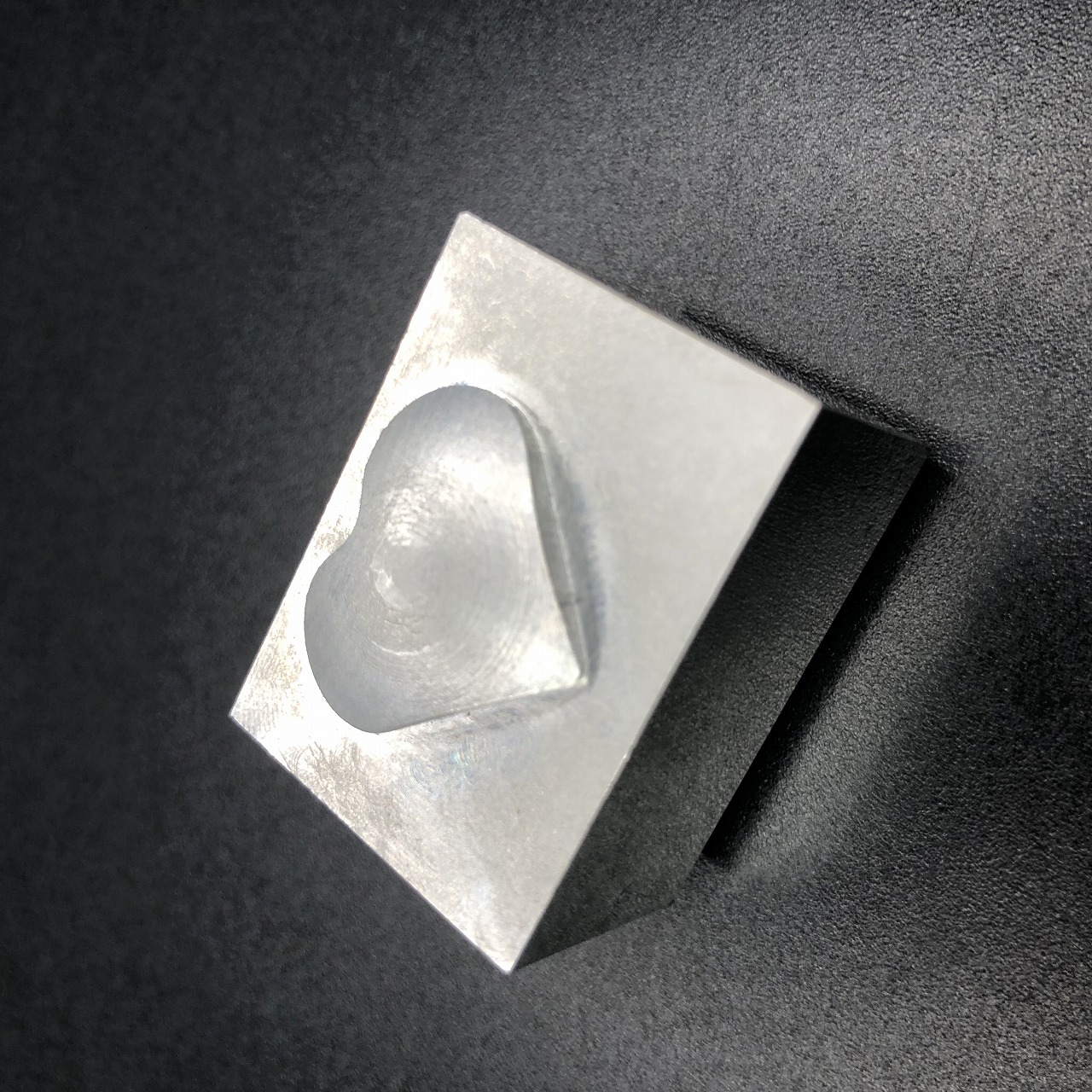

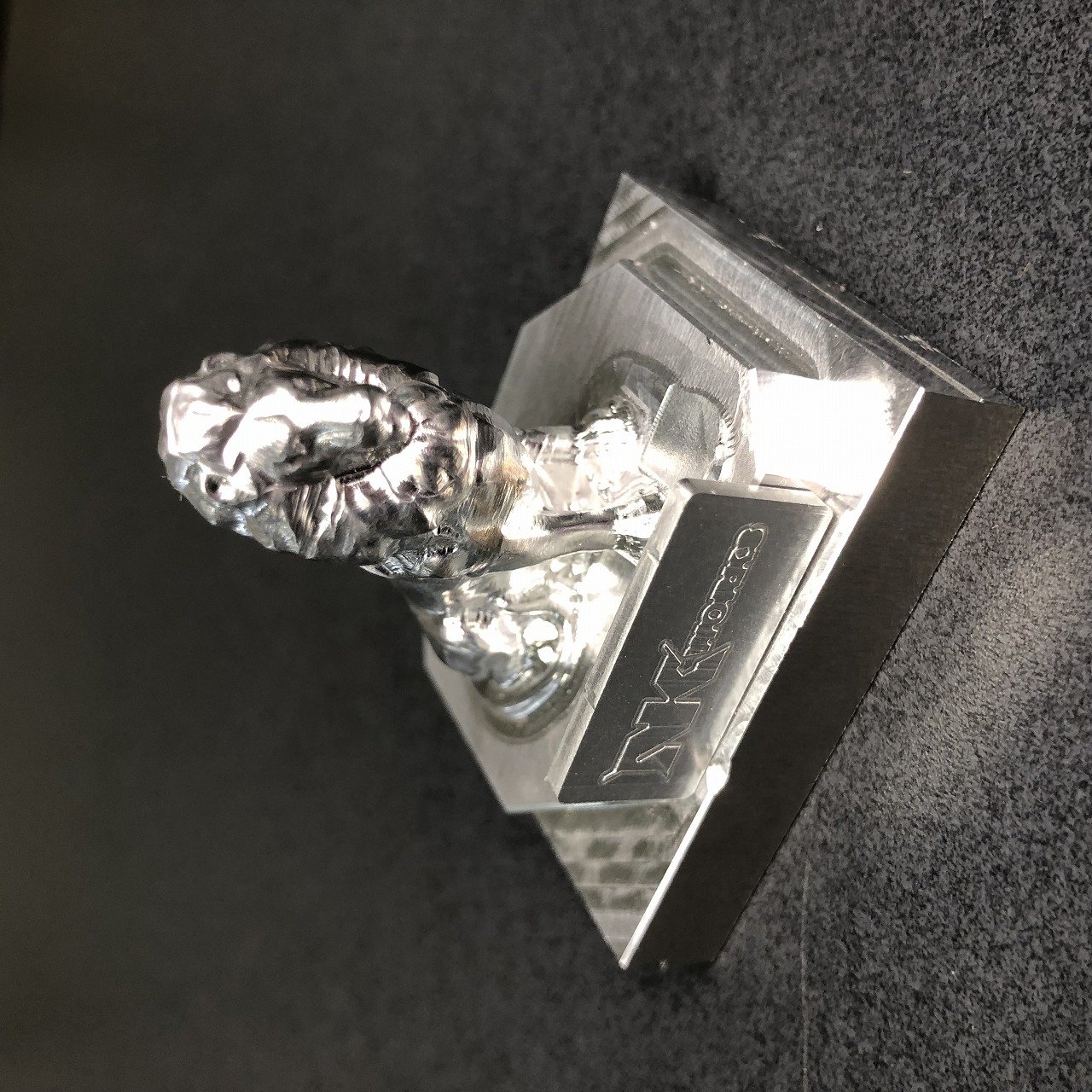

樹脂、アルミニウムなど軽金属のほか、チタンも加工可能。
現場での試作や部品加工のほか、5軸加工の教材としても活躍します。

製品の設計・製造・組立は全てにおいて細心の注意の元、米国PocketNC社で一貫して行っています。

Pocket NC:V2-10

画像
V2-10は、硬度G5のチタンまでの素材を加工することができるほか、デルリンなどの樹脂、アルミニウムなど軽金属なども最適に加工することができます。
移動量は、X方向/115.5mm、Y方向/128.3mm、Z方向/90.1mmです。標準的なGコードに対応しています。

【製品構成】
・V2-10本体
・エクステンドリーチツールホルダー1個
・1/8インチER11コレット&ナット
・木材・プラスチック用シングルフルートエンドミル - 部品番号52508
・切削前のポケットNCシミュレータの使用許可
・ポケットNCバイス、ハードウェア、Bテーブルへのバイスアダプター
・USBケーブル
・電源コード
・ポケットNC 製品保証

Pocket NC:V2-50 CHB / CHK

画像
V2-50は、V2-10と同様にG5チタンまでの素材を加工でき、デルリンなどの樹脂やアルミニウムなどの軽金属も最適に加工することができます。V2-50は50,000RPMのスピンドルを搭載しており、エア供給が必要です。
移動量はV2-10と同様、X方向/115.5mm、Y方向/128.3mm、Z方向/90.1mmです。標準的なGコードに対応しています。

【製品構成】
・V2-50本体
・CHB または CHK 1/8インチコレット
・1/8インチ角プラスチック切削エンドミル、片刃
・ポケットNCバイス、取り付け金具、Bテーブル用バイスアダプター
・USBケーブル
・電源コード
・エアー用レギュレーター、フィッティング、エアークリーニングキット
・ポケットNC1年間の製品保証
(※スピンドル部は3ヵ月間)

* V2-50 CHB / CHKスピンドルには、別売りのエアーコンプレッサーが必要です。
エアー量:0.17MPa 3.7L/min

選定ガイド V2-10 および V2-50 CHB / CHK

画像
V2-10とV2-50 CHB/CHK の仕様の多くは同じです。例えば、V2-10とV2-50 CHB/CHK は同じ電源で動作し、本体カバーは2台とも同じサイズ、各軸のバックラッシュ、振れ精度、再現性、分解能、最大速度など、軸の仕様もすべて同じです。違いは、スピンドルアセンブリにあります。V2-10とV2-50 CHB/CHKの違いは以下の通りです。

V2-10:様々なツールや加⼯内容に対応できる、汎⽤性の⾼いマシンです。
5軸加⼯の教育や、⼀般的な試作を⾏いたい場合は、V2-10が適しています。
V2-50:⼩径のツールを頻繁に使⽤する場合や、主に⾼硬度の⾦属を加⼯する場合に適しています。例えば、316ステンレス鋼で医療機器の試作品を作る場合は、V2-10よりもV2-50 CHB/CHKの⽅が適しています。

【V2-10に適した加工】

シャンクサイズが3mm、⅛、4mm以上の工具を使用する加工
最大加工領域に近いサイズの部品加工
ツールの抜けを防ぐ必要がある場合...V2-10は、V2-50よりも高いツールクランプ力のため、ツールがより抜けにくい設計となっています。
コストを重視する場合...V2-10では、V2-50スピンドルで使用されているCHBコレットよりも入手しやすく安価なER11コレットを使用しています。
ツール交換がシンプル...V2-10では、取り付けた測定済みのツールを簡単に交換することができ、ツール交換のたびにツール長を測定する必要がありません。


【V2-50 CHB/CHKに適した加工】
非常に小径の工具を使用し、高速かつ小さくて深い(~0.5mm~3mmの深さ)加工...荒加工は25000~30000 RPMまたは50000 RPMで、非常に小さな工具を使って行います。
素早く加工したい場合...V2-50は速い材料除去率を持ち、速い仕上げパスを取ることができます。アルミニウム、真鍮、デルリンの荒加工時のバルク材料除去率は、工具の選択にもよりますが、V2-10と比較して約4倍の速さです。
より深い切り込みと速い送り速度が可能...V2-50では、スピンドルと工具の剛性が向上し、高回転時の切粉負荷が減少するため、より深い切り込みと速い送り速度が可能になります。
より細かい仕上げ面...V2-50では剛性が向上、工具の振れが減少しており、より細かい仕上げ面が得られます。
ツールチェンジの時間を短縮...レバーアーム式のツールチェンジは、V2-10に比べてクランプ力が低下しますが、その分ツールチェンジの時間を短縮することができます。

スピンドルは当社のER40コレット治具と同じカラーで固定されているので、スピンドルの突き出し量を約20mm調整することができ、小型の工具を使用する際にはV2-10よりも圧倒的に有利になります。
V2-50では、.005" / .125mmの小径工具が使用できます。V2-10で使用可能な最小径の工具は.025" / .625mmです。
V2-50は宝飾品、医療、歯科などの分野で活躍していますが、小さな部品や小さな工具を使用する場合や、短納期の試作品が必要な場合には、どこでもその効果を発揮します。

V2-50では、スピンドルの損傷を防ぐためにエア・コンプレッサーが必要です。V2-10では必要ありません。

仕様比較

型式
V2-10
V2-50CHB
V2-50CHK
主軸最高回転数
10,000 RPM
50,000RPM
50,000RPM
ツール径
最大6.35mm
最大4mm
最大6.35mm
コレット
ER-11
CHB(1/8",3mm,4mm)
CHK
主軸の振れ
12.7μm
2.5μm
2.5μm
ツール交換時間
やや長い(ネジ3カ所)
早い(レバー式)
やや長い(レンチ2ヵ所)
ツールの事前測定
×
×
ツールクランプ力
強い
やや弱い
強い
スピンドル交換
やや困難
簡単(ER40コレット)
簡単(ER40コレット)
エアーコンプレッサー
不要
0.17MPa 3.7L/min
0.17MPa 3.7L/min

※全機種クーラントは使用できません。

シミュレーター

画像
PocketNCでは、メーカーのウェブサイト上でシミュレーターを用意しています。
Gコードとワーク情報を入力すれば、簡単に切削シミュレーションを作成できます。

また、PocketNCでは一連のCAMパッケージのポストプロセッサリストを公開しています。
これらには Mastercam, Fusion 360, HSM Works, Feature CAM, RhinoCAM, NX, BobCAD/CAM,
SolidCAM, EsprintCAMが含まれています。

教育関係者や個人ユーザーは、登録することで一部を無料でご利用できます。
また、スタートアップ企業も一定の条件を満たせば無料の商用ライセンスを申請することが
できます。
