旋盤チャック用ワークストップ
画像

旋盤チャック用ワークストップ

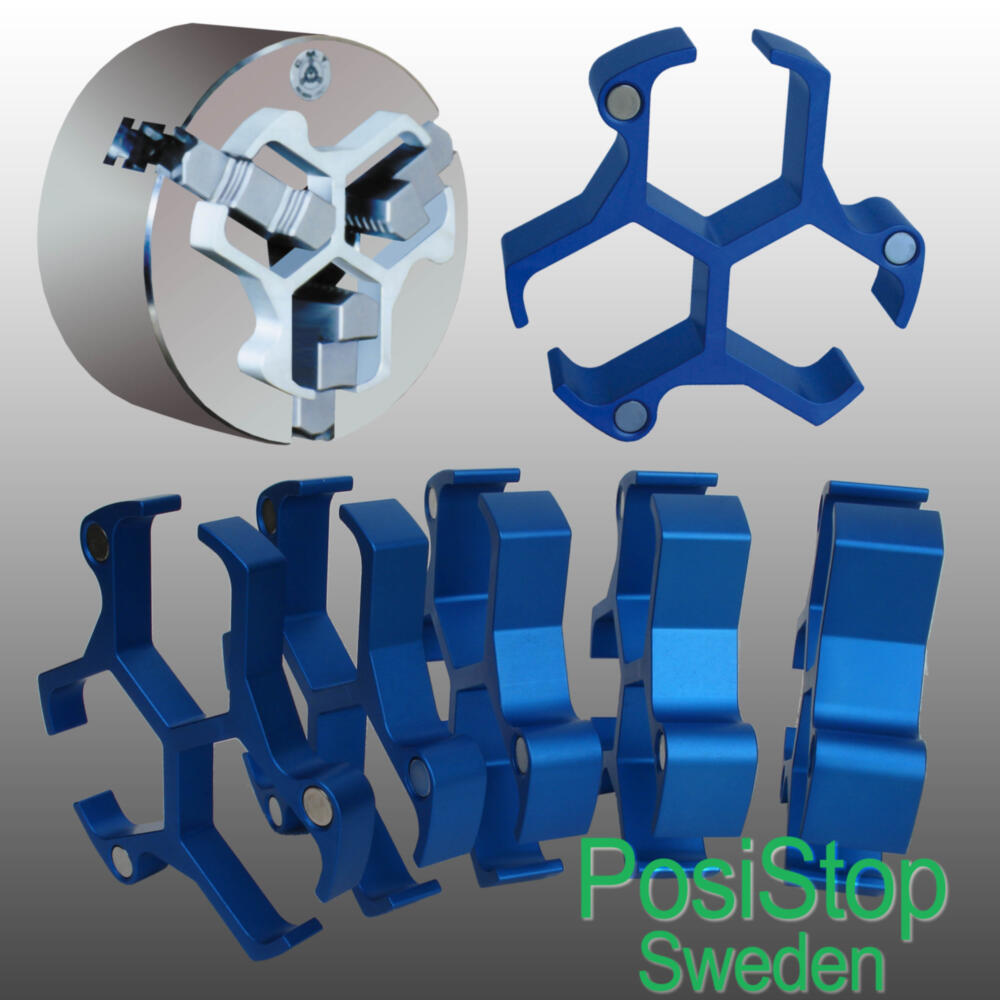

ワークピースを3つ爪チャックで把握する際に使用する、マグネット式で簡単に交換できる当金(ロケーター)です。
これにより様々な長さのワークをクランプできます。
爪の高さを変えるために段付き形状の生爪を加工する必要がなく、セットアップ時間が大幅に短縮できます。小ロット・多品種の加工に最適です。
上面と底面の平行度は10μm以内の高精度です。

3つの強力なネオジム磁石でチャックと製品はしっかりと固定されます。

製品の特長

・様々な長さのワークピースの旋削に最適
・従来のスペーサーからの置き換えに最適
・“倒れ”を抑制
・接触面は平行度0.01 mmの精度を確保
・3つの強力なマグネットでチャック本体に取り付け
・直径15 - 140 mmの被削材に使用可能
・青色アルマイト処理のされたアルミ製で、優れた耐久性を発揮
・青の表面処理がバリや傷の発見に効果を発揮します
・25 mmの爪幅。追加工で最大55 mmまで拡大可能

製品概要

・全6種類の製品高さ：15/20/25/30/35 mm

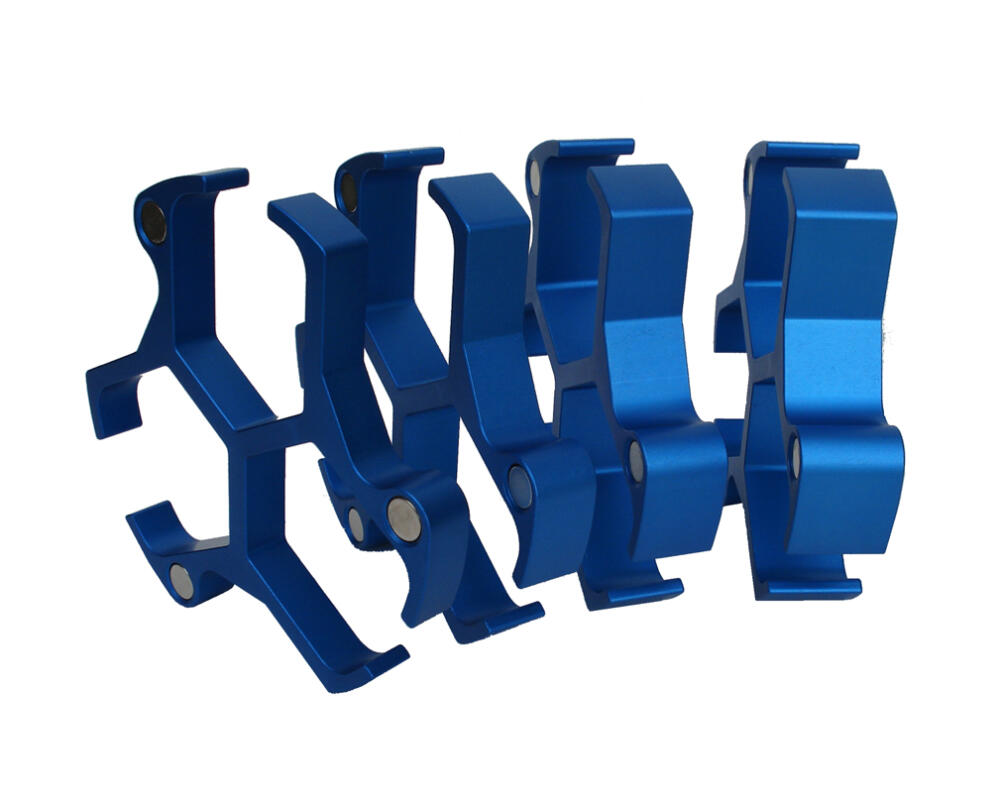

・高さ違いの3～5種を揃えた各セット品
製品番号
製品高さ・構成
個数
・製品高さ：15/20/25/30/35mmの5種
・高さ違いの3～5種を揃えた各セット品も準備

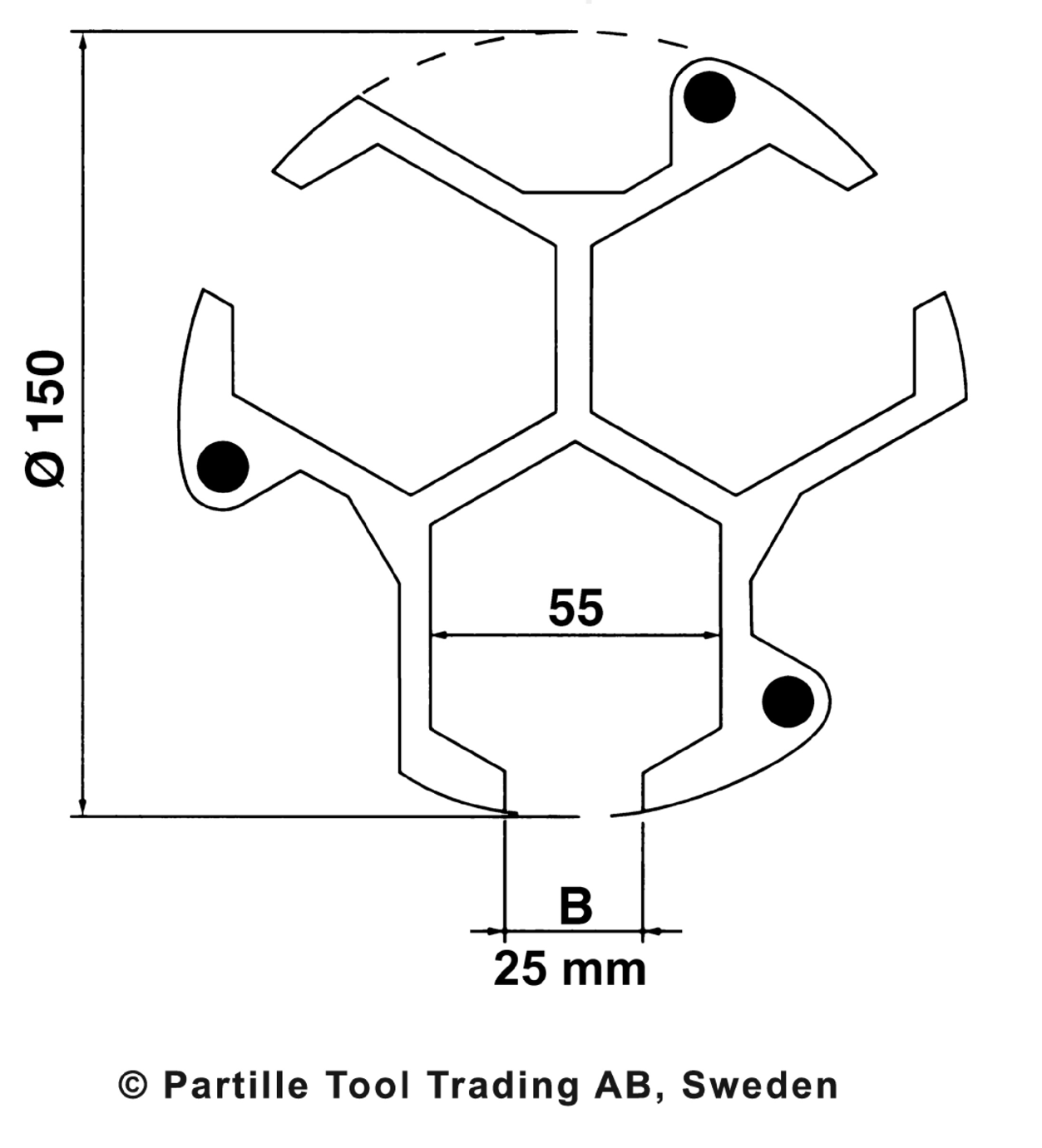

・B寸法は55㎜まで追加工可能

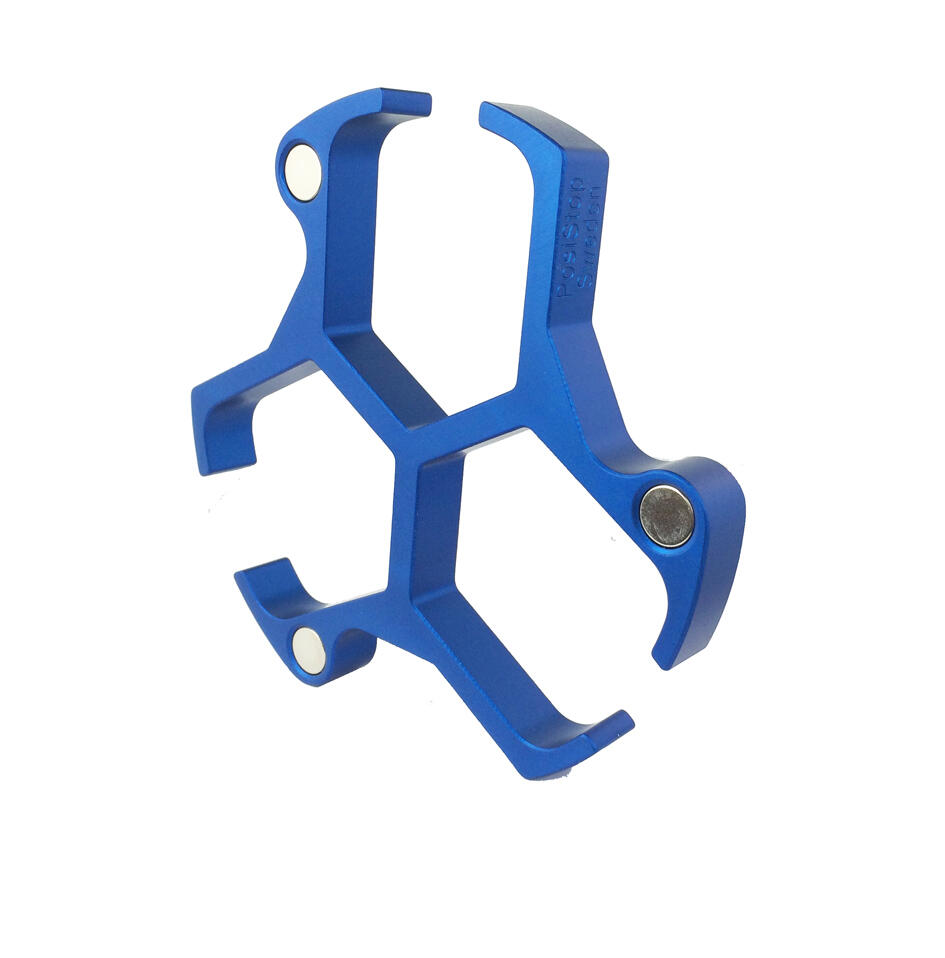

PS-15
15mm
1個

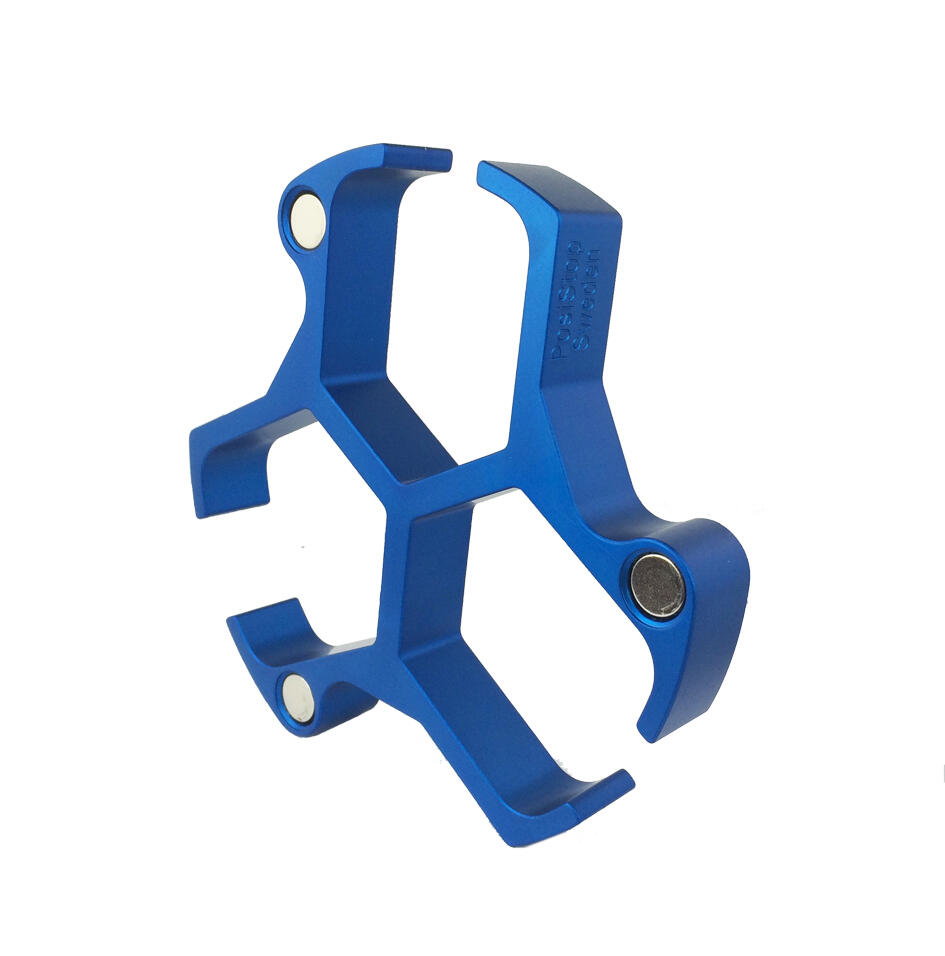

PS-20
20mm
1個

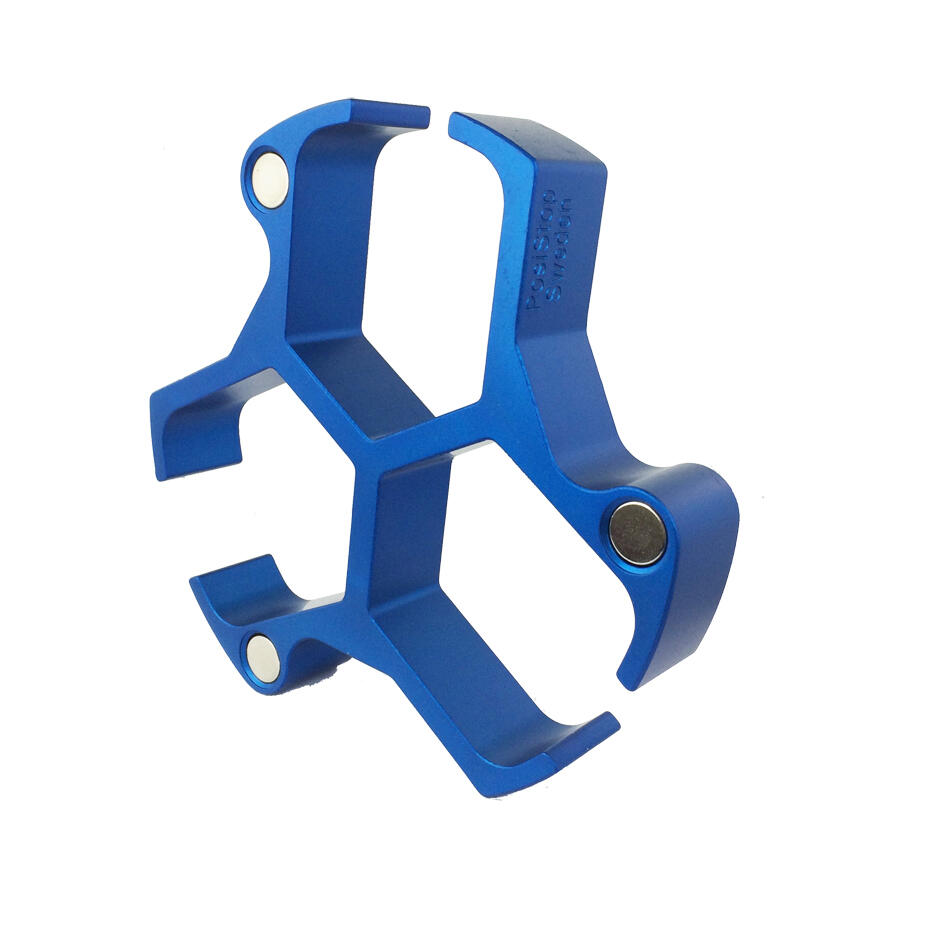

PS-25
25mm
1個

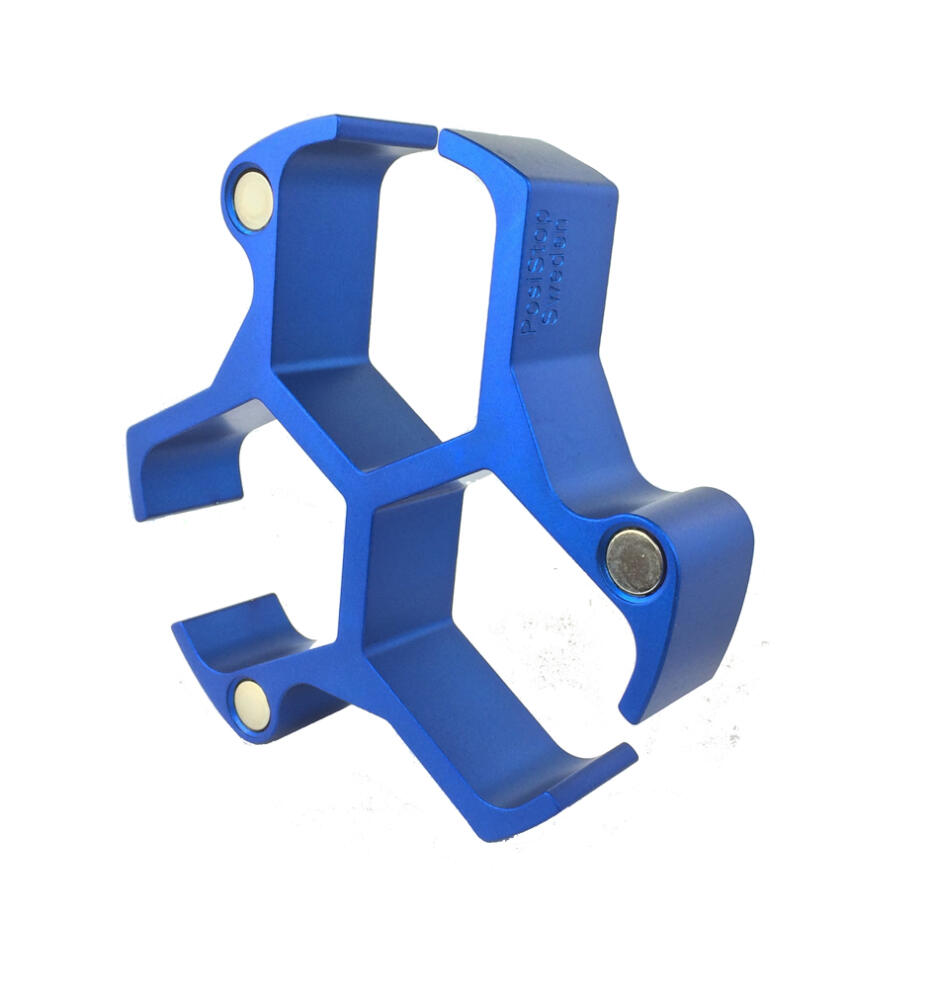

PS-30
30mm
1個

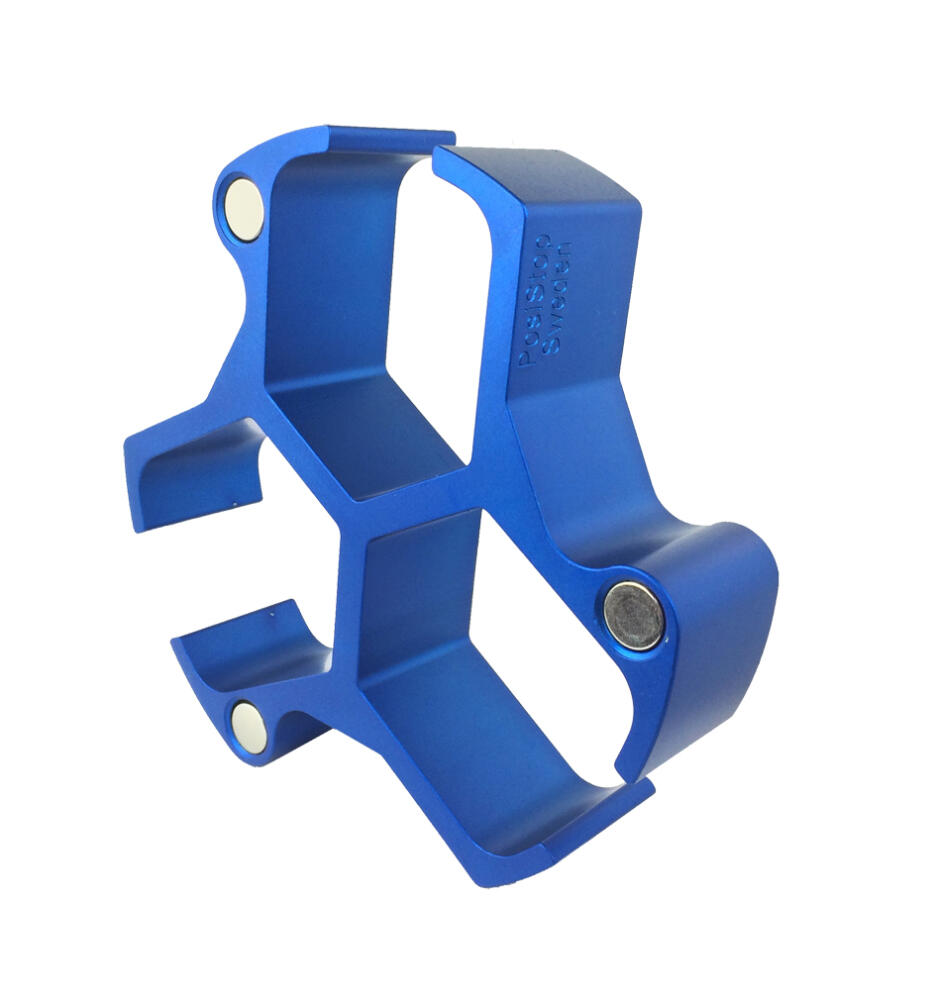

PS-35
35mm
1個

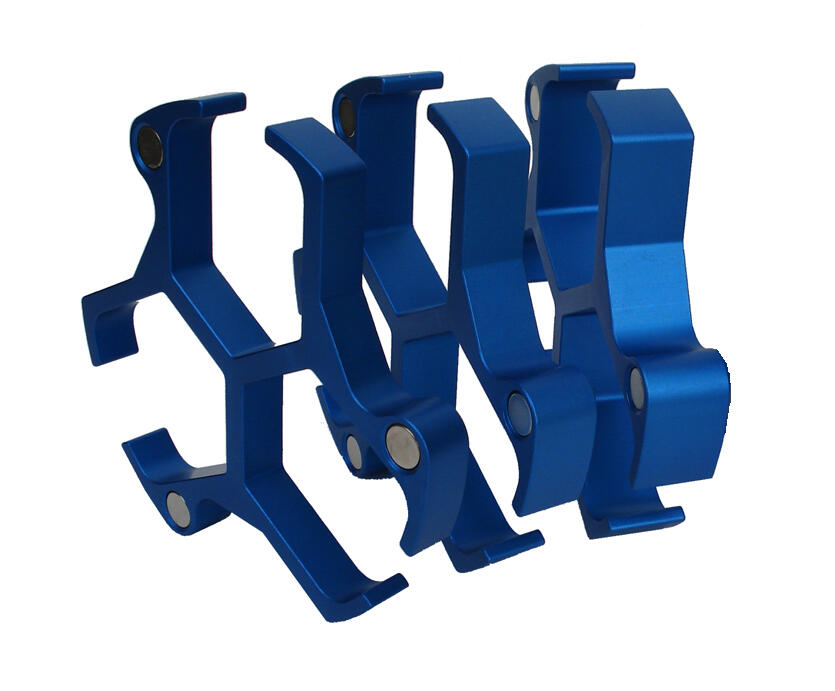

PS-SET3
15/20/25mm
各1個 計3個
PS-SET4
15/20/25/30mm
各1個 計4個

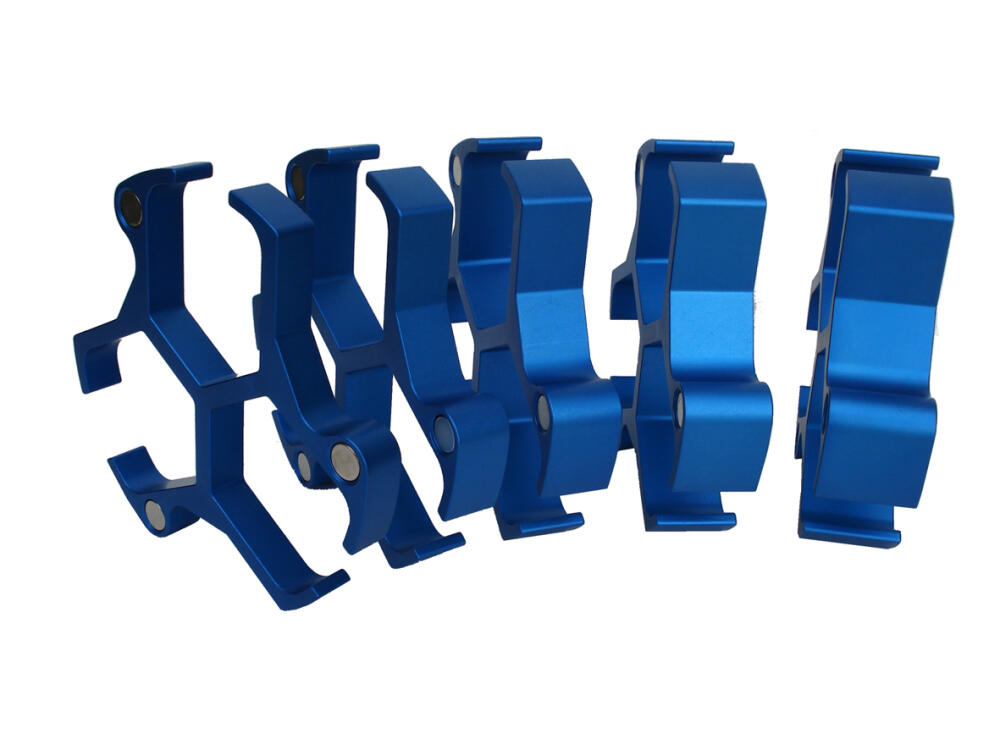

PS-SET5
15/20/25/30/35mm
各1個 計5個

製品バリエーション

PS-15

PS-15

PS-15
PS-20

PS-20

PS-20
PS-25

PS-25

PS-25
PS-30

PS-30

PS-30
PS-35

PS-35

PS-35
PS-SET3

PS-SET3

PS-SET3
PS-SET4

PS-SET4

PS-SET4
PS-SET5

PS-SET5

PS-SET5
