補正機能付き4つ爪チャック
画像

カタログダウンロード

HWR

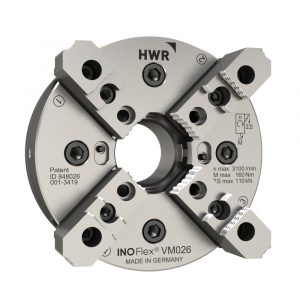

4つ爪チャックINOFlex®VT-S/VK-S/VM/VD/VL

INOFlex® は、最新の工作機械におけるほとんどすべてのクランプ作業に適したフレキシブルなチャックです。ワークの形状、被削材、加工の種類にかかわらず、INOFlex® はあらゆるクランプの課題を解決します。4つの爪と特許取得の補正機構により、回転対象のワークや角材ワークも、中心から安全にクランプすることができます。特に、補正機能によりすべてのクランプポイントに常に同じクランプ力がかかるようになります。4つのジョーを90°ピッチで配置することで、さまざまな組み合わせが可能です。例えば、対向する2つのジョーを使ってセンタリングクランプを行うことができます。使用しない2つのジョーには特に何もせず、取り外されたままで問題ありません。したがって、2ジョーによるセンタリングクランプのために特別な準備は必要ありません。仮に明確な基準となる端面が必要な場合、4爪および2爪のセンタリングクランプの代わりに、最大2つの固定ストップを使用することができます。2つのクランプ軸はそれぞれ定義された基準を持ち、固定されたジョーによるクランピングと同等です。

◎デモ機のご相談も承っております。
詳細はお気軽にお問い合わせください
INOFlex® は、最新の工作機械におけるほとんどすべてのクランプ作業に適したフレキシブルなチャックです。ワークの形状、被削材、加工の種類にかかわらず、INOFlex® はあらゆるクランプの課題を解決します。4つの爪と特許取得の補正機構により、対象のワークや角材ワークも、中心から安全にクランプすることができます。特に、補正機能によりすべてのクランプポイントに常に同じクランプ力がかかるようになります。
4つのジョーを90°ピッチで配置することで、さまざまな組み合わせが可能です。例えば、対向する2つのジョーを使ってセンタリングクランプを行うことができます。使用しない2つのジョーには特に何もせず、取り外されたままで問題ありません。仮に明確な基準面がある場合、4爪および2爪のセンタリングクランプの代わりに、最大2つの固定爪を使用することができます。

◎デモ機のご相談も承っております。
詳細はお気軽にお問い合わせください

特許取得済み！！4つ爪補正機能の動作原理

動作原理

従来のチャックでは、全ての駆動部品(ウェッジバー、ウェッジフック、スクロール)は、同時に同じ方向に動きます。
INOFlex®-4つ爪チャックの駆動部(同心円補正)は、対抗する爪同士は向かう動きまたは離れる動きをします。この補正技術により、旋盤加工やフライス加工において、円形ワーク、四角いワーク、幾何学的に不規則なワークをクランプ装置/回転軸と同心円状に加工することができます。すべてのクランプポイントで、常に同じクランプ力が適用されます。
INOFlex® は常に4つの爪に均等に力が加わります:
・円形パーツ
・正方形および長方形のパーツ
・不規則・非対称のパーツ
・鋳造および鍛造パーツ
・変形に敏感なパーツでも変形を少なくクランプ
・最大+/- 0.003mmの高い芯出し精度 (チャックサイズ 260mm)
・すべてのCNC工作機械で使用可能
・φ130 – 2,000 まで対応可能

活用事例

「ワークは4つの表面のうち、2つの表面がフラットな平面で他2つの表面が半円状となっておりこれまでの従来の3つ爪ジョーチャックでは適切にクランプすることがほとんど不可能でした。」とユーザーは振り返ります。

「INOFlex®補正機能付き4つ爪チャックの利点は、コンポーネント部品を高精度で
常に正しく中央に配置できることです」と賞賛します。
加工前のワークは亜鉛ダイカスト製であり加工公差がほとんどありません。毎回数百個のワークを加工する必要があり、都度の位置出し作業が不要になることで生産性が大幅に改善されたことは言うまでもありません。

製品バリエーション

INOFlex® VT-S

INOFlex® VT-S

VT-S : 中空パワーチャック
INOFlex® VK-S

INOFlex® VK-S

VK-S：中実パワーチャック
INOFlex® VK-S

INOFlex® VK-S

VM：中空マニュアルチャック
INOFlex® VD

INOFlex® VD

VD：中実マニュアルチャック
INOFlex® VL

INOFlex® VL

VL：大型マニュアルチャック
中空パワーチャック：VT-S
中実パワーチャック:VK-S
中空マニュアルチャック：ＶＭ
中実マニュアルチャック：ＶＤ
大型マニュアルチャック：VL
サイズ (インチ)
5
6
8
10
12
16
20
25
32
40
45
中空パワーチャック VT-S
VT-S 013
VT-S 016
VT-S 021
VT-S 026
VT-S 031
VT-S 040
VT-S 050
VT-S 063
VT-S 080
ー
ー
外径(最大把握径)　　㎜
135
168
218
264
315
400
500
630
800
ジョーストローク(片側)　㎜
2.7
3.4
4.3
5.0
5.5
6.2
6.2
6.2
6.2
クランプ力　　kN
37.5
50
100
125
150
210
230
230
230
中実パワーチャック VK-S
ー
ー
ー
VK-S 026
VK-S 031
VK-S 040
VK-S 050
VK-S 063
VK-S 080
VK-S 100
ー
外径(最大把握径)　　㎜
264
315
400
500
630
800
990
ジョーストローク(片側)　㎜
5.0
5.5
6.1
6.8
8.0
8.0
8.0
クランプ力　　kN
140
150
210
240
240
240
240
中空マニュアルチャック VM
ー
ー
VM 021
VM 026
VM 031
VM 040
ー
ー
ー
ー
ー
外径(最大把握径)　　㎜
215
260
315
400
ジョーストローク(片側)　㎜
5.3
6.4
7.4
8.5
クランプ力　　kN
95
110
135
170
中実マニュアルチャック VD
ー
VD 016
VD 021
VD 026
VD 031
VD 040
VD 050
VD 063
VD 080
VD 100
VD 120
外径(最大把握径)　　㎜
165
210
255
315
400
500
630
800
990
1150
ジョーストローク(片側)　㎜
4.3
5.2
5.2
6.1
6.9
8.7
11.3
11.3
11.3
11.3
クランプ力　　kN
70
95
110
135
170
185
200
200
200
200
大型マニュアルチャック　VL
VL 032
VL 042
VL 060
VL 070
VL 080
VL 100
VL 120
外径(最大把握径)　㎜
325
420
600
700
800
990
1150
ジョーストローク(片側)　㎜
5.2
5.2
11.1
11.1
11.1
11.3
11.3
クランプ力　kN
100
110
135
135
135
200
200
最高回転数　1/min
2500
1800
1300
1200
1100
850
750
