NC旋盤用スプライン/キー溝加工ホルダー
画像

カタログダウンロード

ブローチングユニット　-　WTO

毎分最大1,000ストロークのキー溝とスプラインの経済的な加工のためのブローチユニットです。

【特徴】

画像
1分あたり最大1,000回のストロークでキー溝とスプラインの経済的な加工できます。
最大10mm 溝の幅と32mmの加工長に対応します。
IDブローチとODブローチ用の同じインサートホルダー：インサートホルダーを180度回転させるだけです。

【仕様】

加工ストローク
32 mm
総ストローク
35 mm
最大加工溝幅
10 mm
被切削抵抗
1,000 N/mm 2まで
最大ストローク
1.000 1/min
ギア比
1：1
１ストロークあたりの送り量
0,15 mm
加工方向
加工方向 X+ もしくは X

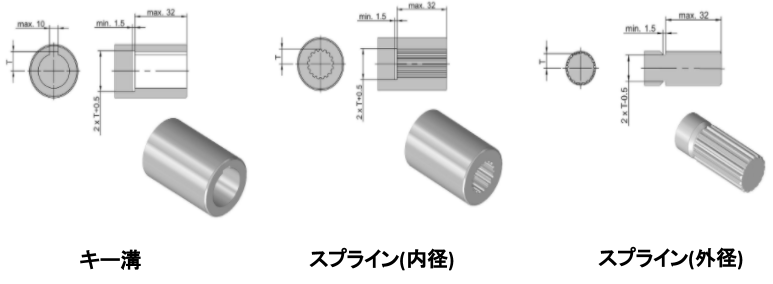

【加工例】

カタログダウンロード

動画
