内径クランプチャック

画像
ハインブッッフの内径クランプ【MANDO】シリーズのご紹介です。
T211シリーズはクランピングボルトを取り外すだけでクランピングブッシュの交換が可能です。最も標準的な内径クランプチャックです。T212はクランプ幅が短いものや止まり穴のワークに最適です。T812シリーズはコレット静止型です。

MANDO T211(コレット引込型)

A2-5
クランプ径(mm)
最大クランプ幅(mm)

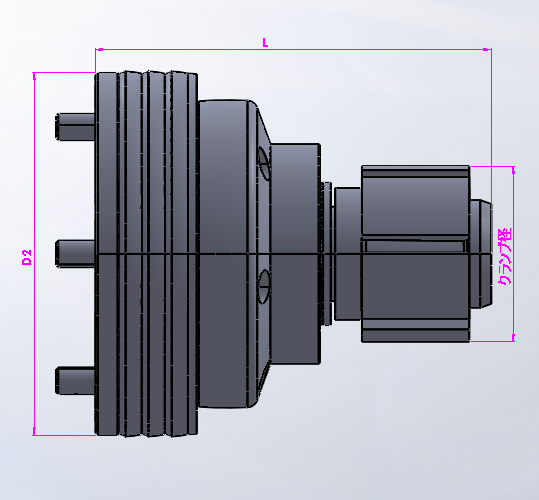

L(mm)/φD2
(A2-5)
L(mm)/φD2
(A2-6)
L(mm)/φD2
(A2-8)
繰り返し精度
(mm)
クランプ力
(kN)
最大回転数
(1/min)
Size32
Size0
20-28
22
140/140
140/165
144/210
0.010
42
7000
Size1
26-38
26
150/140
150/165
154/210
0.010
42
7000
Size2
36-54
43
170/140
170/165
174/210
0.010
85
7000
Size3
50-80
49
180/140
180/165
184/210
0.010
105
6000
Size4
69-120
59
195/140
195/180
199/210
0.010
150
6000

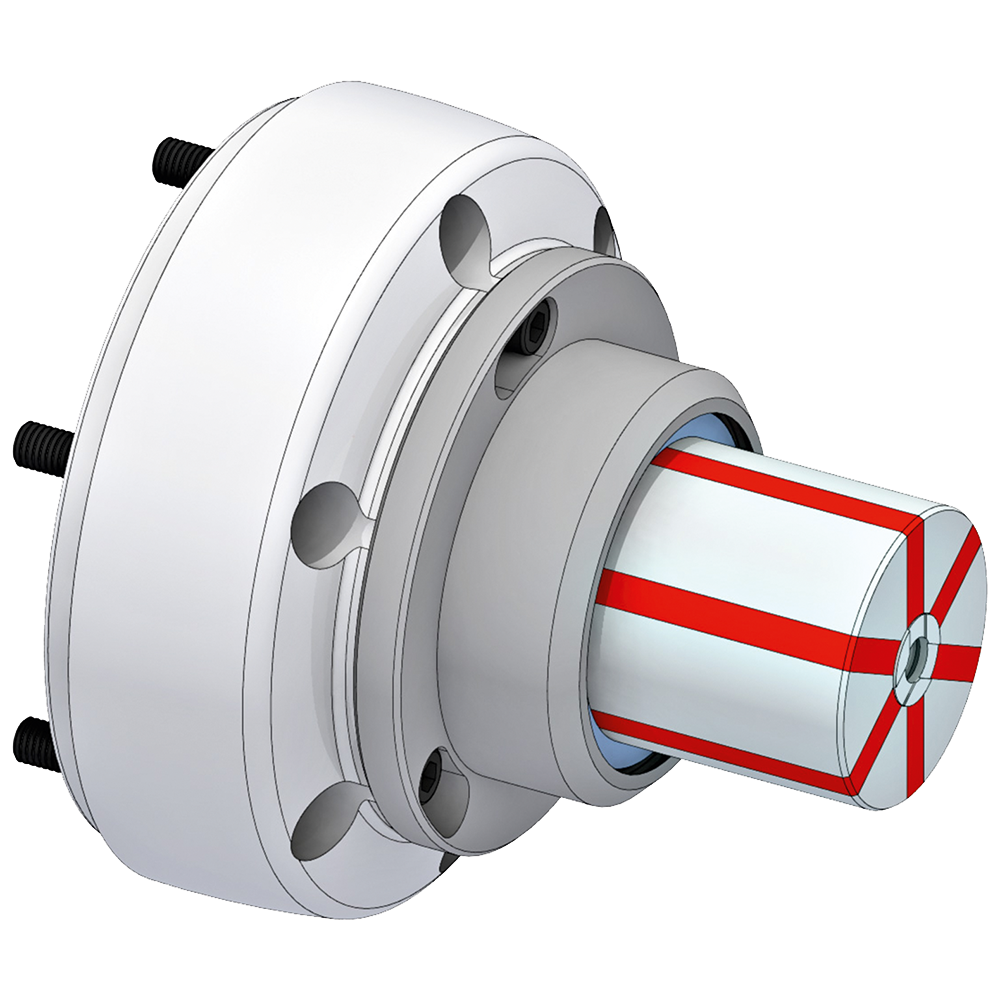

MANDO T212(コレット引込型)

A2-5
クランプ径(mm)
最大クランプ幅(mm)
L(mm)/φD2
(A2-5)
L(mm)/φD2
(A2-6)
L(mm)/φD2
(A2-8)
繰り返し精度(mm)
クランプ力(kN)
最大回転数
(1/min)
Size32
Size XXS
8-13
12.9
140.5/140
122/165
144.5/210
0.020
42
7000
Size XS
13-19
10
135/140
135/165
139/210
0.020
42
7000
Size S
16-21
15
137/140
137/165
141/210
0.020
42
7000
Size0
20-28
21
148/140
148/165
152/210
0.010
42
7000
Size1
26-38
25
154/140
154/165
159/210
0.010
42
7000
Size2
36-54
40
172/140
172/165
176/210
0.010
85
7000
Size3
50-80
44.5
180/140
180/165
184/210
0.010
105
6000
Size4
69-100
52.5
188.5/140
188.5/165
192.5/210
0.010
150
6000

MANDO T812(コレット静止型)

A2-5
クランプ径(mm)
最大クランプ幅(mm)
L(mm)/φD2
(A2-5)
L(mm)/φD2
(A2-6)
L(mm)/φD2
(A2-8)
繰り返し精度(mm)
クランプ力(kN)
最大回転数
(1/min)
Size32
Size XXS
8-13
12.9
136/140
136/165
140/210
0.025
42
7000
Size XS
13-19
10
137/140
137/165
141/210
0.025
42
7000
Size S
16-21
15
139/140
139/165
143/210
0.025
42
7000
Size0
20-28
21
152/140
152/165
156/210
0.015
42
7000
Size1
26-38
25
156/140
156/165
160/210
0.015
42
7000
Size2
36-54
40
172/140
172/165
176/210
0.015
85
7000
Size3
50-80
44.5
179/140
179/165
183/210
0.015
105
6000
Size4
69-100
52.5
189/140
189/165
193/210
0.015
150
6000
