マニュアル3つ爪チャック
画像
HWR

カタログダウンロード

マニュアル3つ爪チャック/5軸マシニングセンタ用

SOLIDChuck 「FG16」は5軸マシニングセンタでの使用に最適な、96mmピッチマウント付きの3つ爪マニュアルチャックです。

＜特長＞
●マシニングセンタでの丸物、内径・外径クランプ加工に最適
● HWR製 SOLIDPoint® 96, SOLIDBolt 96およびLANG製 QuickPoint 96 に適合
●5th Axis製RockLock96にも適応します。(5th Axis製プルスタッドが必要となります。)
●独特の形状で5軸機によるアンダーカットが可能です。
●ハードまたはソフトジョーによるクランプ
●ジョーは内径および外径クランプに使用可能
●Zero-pointスタッドにより、SOLIDBoltへ簡単に変更可能
● 本体は軽量化されたアルミ製、表面は耐摩耗性のハードコート仕上げ


詳細はお気軽にお問い合わせください

寸法

型式
FG16
チャック径
160 mm
クランプ範囲
0-160 mm
ジョー幅
20 mm
ゼロポイントシステム ピッチ
96 mm
ゼロポイントシステム スタッド
20 mm
最大締結トルク
70 Nm
クランプ力
18 kN
センタリング精度
0.04 mm
重量
5 kg

SOLIDChuck 用ジョー

FI16

FI16

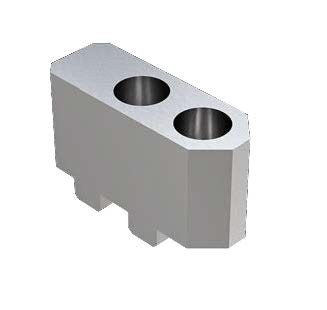

FI16: FG16用ソフトジョー（1セット3個入り）
FI16

FI16

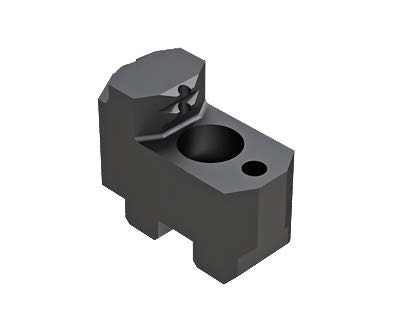

FU16: FG16用ハードジョー（1セット3個入り）

製品カタログ
