ツールグラインドチャック
画像

精密ツールグラインドチャック TGC PRO

高精度の製品を製造する場合は、いつでも高性能な工具が必要になります。TCG PRO精密ツールグラインドチャックは、それらの要望を叶えます。φ5mm~20mmまでのエンドミル・ドリル・バイト・タップ・リーマーの再研磨で、最高の振れ精度を保証します。

TCG PROの内部では、潤滑エアパージによりコンタミを防ぎます。これにより、摺動部品は恒久的な潤滑が得られ、長寿命、高品質を保証します。更にクランピングブレードは低摩耗を実現しています。
TCG PROの多様なアクセサリーは汎用でもNCでも効果的に使う事ができ、幅広い場面に対応します。
エア駆動のFTGCと、空圧シリンダ付きドローバーで駆動するTGCの2種類を基本としています。

TGC PRO のメリット

・5μm以内の振れ精度※
・Φ5mm~Φ20mmまでの把握範囲
・交換時間の短縮
・多彩なアクセサリー

※振れ精度5μ以内を達成するためには条件があります。詳細はカタログをご覧ください。

TGC PRO の機能

・コンタミ防止エアパージシステム
・軸方向クランプ機構による把握部の摩耗防止
・TGC:ドローバー駆動
・FTGC:エアチューブ駆動

アプリケーション例

FTGC 5-20

FTGC 5-20

FTGC 5-20 Φ20エンドミル 長尺用設計

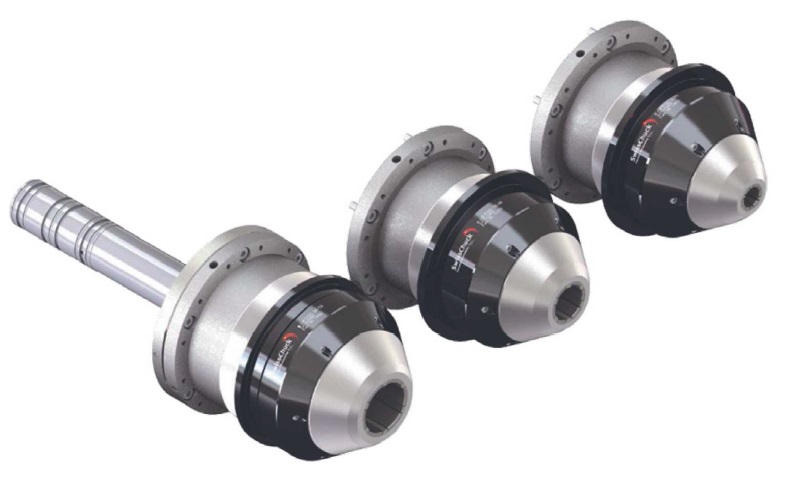

OFTGC

OFTGC

OFTGC 使用例:タングステンカーバイドタップの研磨

カタログダウンロード
