横型チューブホーン　ーSUNNEN

チューブホーンは、砥石の付いたホーンヘッドを回転させながら内径の精密な仕上加工を行うものです。
操作は簡単で、全ての動作が電気制御されているため信頼性が高く、廉価に導入頂けます。
高い仕上精度を維持するため、独自の砥石拡張方式、タッチスクリーンによる簡単なプログラミング、ストローク位置・動作の制御、砥石の拡張、加工、自動形状補正などの多彩な制御機能を搭載しています。
航空機部品から、シリンダライナー、大径の油圧スリーブなど、どのような内径仕上げ加工にも、高いパフォーマンスを発揮します。

特徴

立型ホーニングマシン

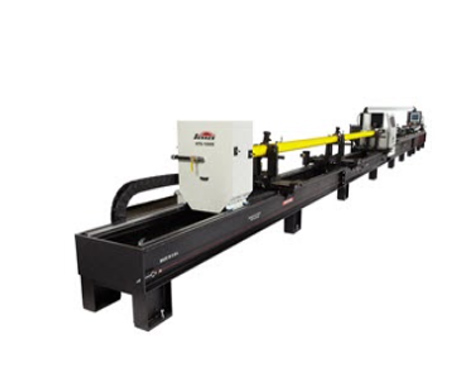

横型長尺ホーニングマシン『HTシリーズ』

『HTシリーズ』は従来よりもハイパワーでPLC制御とタッチパネルでの簡単なセットアップが特徴です。
コンディションの完全なコントロールとモニタリングを可能にした長尺横型ストロークホーニングマシンです。
主軸モーターと4段変則ギアボックスが最大800cm3/hものパワーを加工径範囲全域にわたって発揮します。
ビルトインされたロードメーターが鋼管ワークの高いスポット、低いスポットを特定し、ストロークを自在に補正することが可能です。
モジュラーツーリングシステムが取り代や、砥石摩耗を常時補償しながら加工し、常に好適な状態での加工を行います。

【特長】
■鋼管ワークの高いスポット、低いスポットを特定しストローク自在な補正が可能
■ショートストロークや、ドゥエル機能によって管内のタイトスポットの矯正が可能
■モジュラーツーリングシステムが取り代や、砥石摩耗を補償しながら加工
■ストローク長は2m、3m、4m、6m、8m、10mを用意（特注可）
■用途に応じた多岐にわたるツーリングバリエーション

【仕様】
加工径範囲：φ25‒φ1000 mm
ワーク外径範囲
　・60-400 mm標準
　・350-600 mmオプション
主軸モーター出力：6.0kW
主軸回転速度：15-450 rpm
ストローク：2000-10000 mm

その他のラインナップ

HTAシリーズ　横型チューブホーン
ワーク直径（内径）：φ64-533 mm
ワーク直径（外径）：φ610 mm（最大）
主軸回転数：20-300 rpm
主軸モーター出力：2.24kW

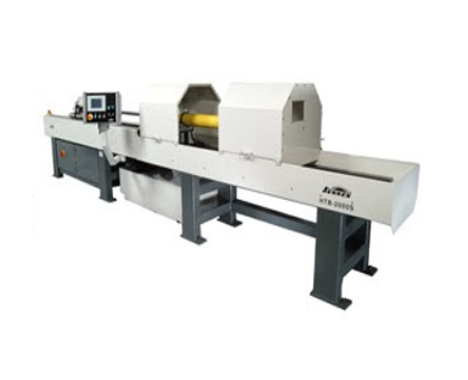

HTBシリーズ　横型チューブホーン
ワーク直径（内径）：φ25-350 mm（標準）
ワーク直径（内径）：最大φ550 mm（オプション）
ワーク直径（外径）：φ60-400 mm（標準）
ワーク直径（外径）：φ350-600 mm（オプション）
主軸モーター出力：3.0kW

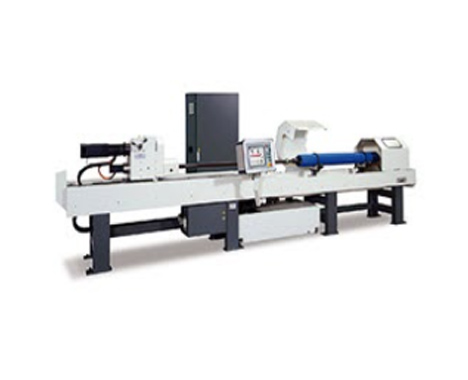

HTCシリーズ　横型チューブホーン
ワーク直径（内径）：φ25-1000 mm（標準）
ワーク直径（外径）：φ60-400 mm（標準）
ワーク直径（外径）：φ250-600 mm（オプション）
主軸モーター出力：7.0kW
HTDシリーズ　高耐久型チューブホーン
ワーク直径（内径）：φ50-500mm（標準）
ワーク直径（外径）：φ60-400mm（標準）
主軸モーター出力：22.0kW
ストロークモーター出力（サーボ）：14.0kW
HTGシリーズ　横型チューブホーン
ワーク直径（内径）：φ50.8-609.6 mm（標準）
ワーク直径（外径）：最大φ660.4 mm（標準）
ワーク直径（外径）：最大φ1219.2 mm（オプション）
主軸モーター出力：29.83kW

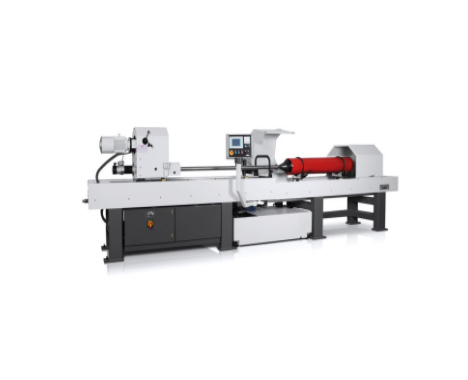

HTHシリーズ　横型チューブホーン
ワーク直径（内径）：φ25-1000 mm（標準）
ワーク直径（外径）：φ60-400 mm（標準）
ワーク直径（外径）：φ350-600 mm（オプション）
主軸回転数：15-450RPM
主軸モーター出力：6.0kW

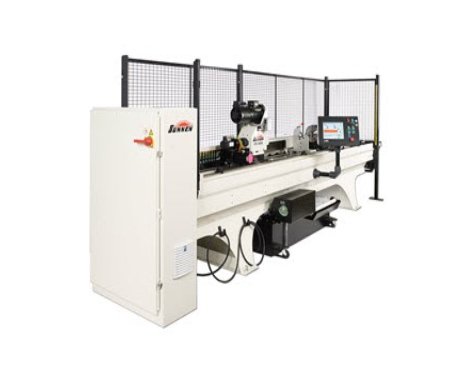

HTEシリーズ　1600Wチューブホーン
ワーク直径（内径）:φ4-20 mm
ワーク直径（外径）:チャックシステムによる
主軸モーター出力（サーボ）：0.75kW
ストロークモーター出力（サーボ）：2.17kW
