立ホーニング

カタログダウンロード

立型ホーニングマシン　ーSUNNEN

ホーニングマシンは、様々な金属製品の幾何公差や面粗度を仕上げることのできる、ボアサイジング及び仕上げシステムです。エンジンブロックにシリンダー仕上げを行う、リビルドエンジンにクロスハッチをつける、ライフルバレルの内径を滑らかな面性状に仕上げるなど、広汎なアプリケーションに適用可能です。サブミクロンの公差が要求される、精密な部品加工に最適な高精度ホーニングシステムです。

特徴

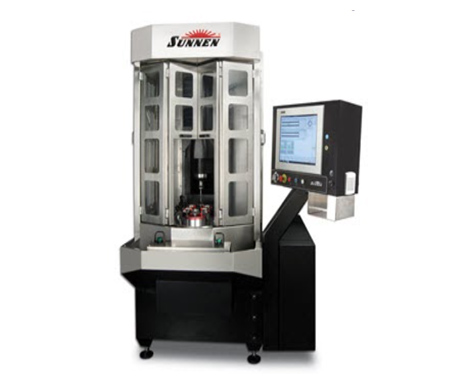

SV-2000　CNC立型ホーニングマシン

『SV2000』は、2軸、3軸仕様に対応、φ3～φ65の中ロットから量産加工に適した
CNC縦型ホーニングマシンです。
永久潤滑された縦方向スライド、および横方向スライド用リニアガイドにより
安定性に優れています。
堅牢なポリマー処理された一体型鋳鉄ベースが加工中の振動を吸収し、
より高いパフォーマンスと精度をもたらします。

【特長】
■タッチスクリーン式操作パネル
■堅牢なポリマー処理された一体型鋳鉄ベースが加工中の振動を吸収
■送り、ストローク、ロータリーテーブル（オプション）はサーボ制御
■ハンドホイールを使った、シンプルで早いセットアップ
■自動計測ユニット、ピックアンドプレースユニット、多関節ロボット等による自動化が容易

【主な機械仕様】
加工径範囲：φ2-65 ｍｍ
加工深さ：最大250 mm
主軸回転数：100～4000rpm
ストローク速度：30～400 spm
主軸モーター出力：5.5kW (7.5hp)

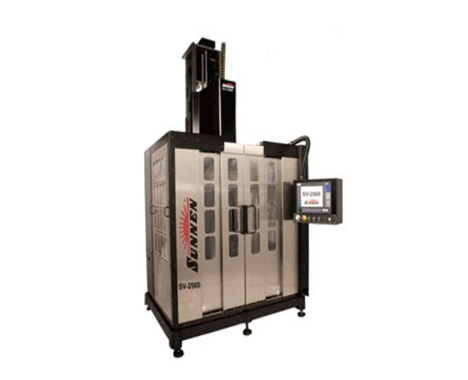

SV2500　CNC立型ホーニングマシン

『SV2500』は、主軸の複数化にも対応するCNC縦型ホーニングマシンです。
高トルク出力・高精度ベルトドライブ主軸モーターがより優れた
加工品質をもたらします。
永久潤滑された縦方向スライド、および横方向スライド用リニアガイド
により、安定性に優れたパフォーマンスを発揮します。

【特長】
■ロータリー拡張機構と広汎なツーリング適用の選択肢による
　高い加工精度
■自動ドゥエル機能で、穴の真直度を自動補正
■素早く、簡単なセットアップ
■自動計測付ホーンヘッド、ホーンヘッド自動シフト、多関節ロボット等による自動化が容易
■サーボ制御による主軸とストローカーが一定したクロスハッチを穴の全域にわたり確保

【主な機械仕様】
加工径範囲：φ19-300 mm
加工深さ：SV-2510⇒ 710 mm
主軸回転数：0～300 rpm
主軸モーター出力：15kW (20hp)

VSSシリーズ　2シングルストローク立型ホーニングシステム

『CNC縦型シングルストロークホーニングマシン』は、4軸もしくは6軸のシングルパス加工、およびロータリーインデックスの併用で大量生産に適しています。
タッチスクリーンから対話式ソフト、ハンドホイールによる簡単なセットアップ・補正が可能。
堅牢で耐久性の高い鋳鉄製マシンベースにより量産での安定した加工精度を維持します。

【特長】
■高メンテナンス性
■タッチスクリーンから対話式ソフト、ハンドホイールによる簡単なセットアップ・補正
■複数のプログラムの保存管理
■カスタマイズ、自動化が容易

【主な機械仕様】
加工径範囲：φ3.9-50 mm
主軸回転数：100～2500 rpm
ストローク速度：最大105mm/sec.
主軸モーター出力： 7.5kW(10Hp)
軸数：4 もしくは6
