スピンドル引張り力測定装置
画像

カタログダウンロード

セーフコントロール 4.0

工作機械のスピンドル引張り力デジタル測定システムです。
劣化したスピンドルで機械を使用すると、ツールホルダから工具が抜け落ちたり、工具の摩耗が生じ易くなり、破損・切削能力低下、さらには加工精度不良につながります。
このような課題を解決するのが、工作機械スピンドルの引き込み力をスピーディに測定・記録する、ドイツ・ケルヒ社の『セーフコントロール4.0』です。
画像

工作機械とツーリングの長寿命化に貢献します。
工具や機械の摩耗を防ぎ、加工品質と精度の保証、不良品率とダウンタイムの減少、作業安全性と加工信頼性の向上などにつながります。
スピンドルのほかエクステンション、減速機、ゼロポイントクランプシステム用も測定可能です。

◎デモ機のご相談も承っております。
詳細はお気軽にお問い合わせください

特徴

画像
●操作性に優れたシンプル設計
●測定値はすぐに確認できる内臓ディスプレイ表示

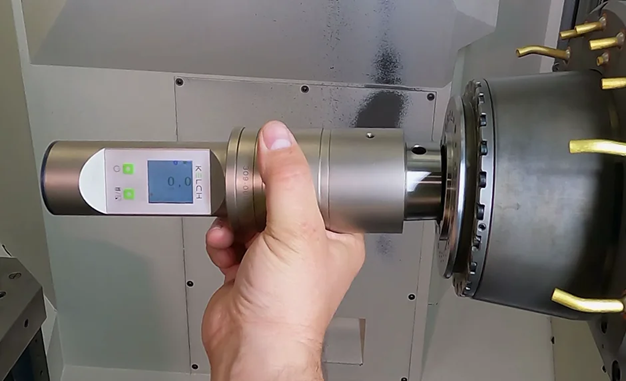

●機械主軸にクランプした直後に、素早く正確に測定可能
●プロセス信頼性100%のアプリ
●優れた測定精度 (上限値の0.5%)
●広い測定範囲 (0 - 100kN)
●1台のベースユニットで様々なインターフェース(BT・HSK・PSC)に適合
● BluetoothでタブレットやPCにデータを表示

仕様

画像

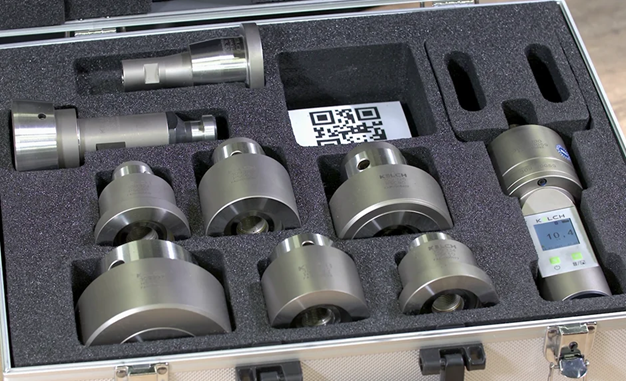

・クランプ力が100kNまでのあらゆるテーパーインターフェースに必要なベースユニットは1つだけです。
・アダプターは、調達と管理が容易です。
・ベースユニットのみ定期的な再校正が必要ですが個々のアダプタは必要ありません。
・ベースユニットとアダプタは相互に互換性があり、交換可能です。
・タブレットおよびPC用アプリは無料です。

ラインナップ

Item No.
ベースユニット
309.300
Safecontorol
ベースユニット
Item No.
Adapter
Item No.
Adapter
Item No.
Adapter
309.311
BT30 / SK30(兼)
309.331
HSK25
309.322
PSC32
309.312
SK40
309.332
HSK32
309.323
PSC40
309.315
BT40
309.333
HSK40
309.324
PSC50
309.316
SK45
309.334
HSK50
309.325
PSC 63
309.313
BT50 / SK50(兼)
309.335
HSK63
309.326
PSC80
309.314
BT60 / SK60(兼)
309.336
HSK80
309.327
PSC100
309.337
HSK100
309.338
HSK125
*PSC=Capto
Item No.
Adapter
Item No.
Adapter
Item No.
Adapter
309.300
Safecontorol
ベースユニット
309.311
BT30 / SK30(兼)
309.331
HSK25
309.322
PSC 32
309.312
SK40
309.332
HSK32
309.323
PSC 40
309.315
BT40
309.333
HSK40
309.324
PSC 50
309.316
SK45
309.334
HSK 50
309.325
PSC 63
309.313
BT50 / SK50(兼)
309.335
HSK63
309.326
PSC 80
309.314
BT60 / SK60(兼)
309.336
HSK 80
309.327
PSC 100
309.337
HSK 100
309.338
HSK 125

インダストリー4.0

画像

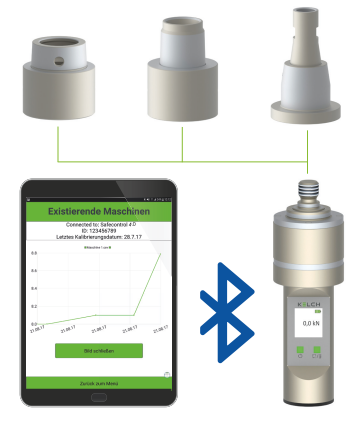

Safecontrol 4.0のユニークな特長は、ベースユニットとソフトウェアを備えたタブレット(スマホ)が無線通信することです。
原理:測定するスピンドルはQRコードで個々に識別されます。システムが引き込み力を測定し、測定値をデータベース内の指定した機械スピンドルに即座に割り当てます。この技術革新は、正しいトレーサビリティを意味します。
したがって、機械のスピンドルは完全に自動的に個別の統計に含まれ、オペレーターはスピンドルの引き込み力が低下していることを示す傾向を迅速に特定できます。
作業現場ではSafecontrol 4.0を使用して、機械の損傷とそれに伴うコストの防止にも役立ちます。
Safecontrol 4.0のユニークな特長は、ベースユニットとソフトウェアを備えたタブレット(スマホ)が無線通信することです。
原理:測定するスピンドルはQRコードで個々に識別されます。システムが引き込み力を測定し、測定値をデータベース内の指定した機械スピンドルに即座に割り当てます。この技術革新は、正しいトレーサビリティを意味します。
したがって、機械のスピンドルは完全に自動的に個別の統計に含まれ、オペレーターはスピンドルの引き込み力が低下していることを示す傾向を迅速に特定できます。
作業現場ではSafecontrol 4.0を使用して、機械の損傷とそれに伴うコストの防止にも役立ちます。
