ペーパーフィルター
knoll

クノール社

ペーパーフィルター KF

画像
クノール社製ペーパーフィルター KFシリーズは、非常にコンパクトなペーパーフィルターです。
•スタンドアロンのクリーニングユニットとして、またはチップコンベヤーと組み合わせて使用可能です。(マシニングセンターなど)
•ローカル(1つの工作機械の場合)での使用、または集中クーラント(複数の工作機械の場合)のフィルターとして使用が可能です。

仕組み

画像
・ろ過プロセス
1.汚染された液体は、側面の入口からフィルター槽に流れ込みます
2.フィルターフリースは、回転停止中にコンタミをろ過します
3.コンタミがフィルターケーキを形成し、さらに細かいコンタミも分離します
4.ろ過された液体はクリーンタンクに集まります

・再生プロセス
1.成長するフィルターケーキは抵抗を増加させます
2.フィルター槽内の液面が上昇します
3.ベルトドライブは設定されたレベルでオンになります(または:時間制御)
4.キャリアベルトは、きれいなフィルターフリースをフィルター表面に運びます。
5.抵抗が減り液面が再び低下します
6.スラッジコンテナまたはワインディングユニット(オプション)が汚れたフィルターフリースを回収します

緒言

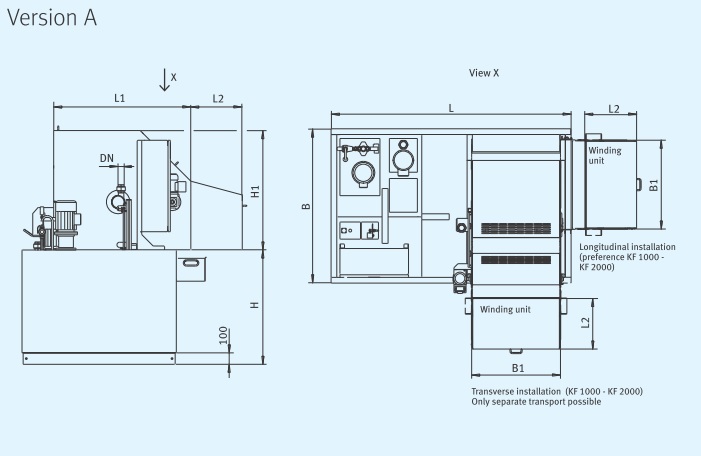

型式
バージョン
フィルター能力(L/min)水溶性※2
フィルター能力(L/min)油性※2
タンク容量(L)
フリース幅
入口
DN
H
H1
B
B1
L
L1
L2(OP)
KF110※1
A
110
40
700
390
25
650
740
1100
455
1450
780
415
KF150※1
A
150
60
900
540
25
700
740
1100
600
1600
780
415
KF200※1
A
200
90
1200
710
25
800
740
1100
780
1800
780
415
KF300※1
A
300
130
1800
540
40
800
1045
1350
600
2200
1200
450
KF400※1
A
400
175
2200
710
40
1000
1045
1350
780
2100
1200
450
KF600※1
A
600
250
3400
1020
40
1100
1045
1500
1100
2500
1200
450
KF1000※1
A
1000
450
6000
1020
100
1100
1240
1950
1100
3400
1495
450
KF1500※1
A
1500
750
9000
1520
100
1100
1240
1950
1605
5000
1495
450
KF2000※1
A
2000
1000
12000
2000
100
1100
1240
1950※3
2080
6800
1495
450
KF110
B
110
40
480
390
25
760
740
900
455
900
780
KF150
B
150
60
480
540
25
760
740
900
600
900
780
KF150
C
150
60
650
540
25
760
740
1000
600
1100
780
KF200
C
200
90
650
710
25
760
740
1000
780
1100
780
※1 KF 110 – KF 200, KF 1000 – KF 2000 フリースロールは天面 /KF 400 – KF 600 フリースロールは背面
※2水溶性粘度 = 1 mm2/s 油性粘度 = 10 mm2/s
※3 設置時は2200㎜
その他各種フィルターを準備しています。詳しくはお問い合わせください。
